# Kuboard套件

# 概述

目前比较流行的 Kubernetes 包管理器是 helm,其仓库中已经拥有了许多的 helm chart。Kuboard 套件并无意成为另外一个包管理器,设计的出发点是为了在 Kuboard 界面中提供基于应用程序上下文的监控查看、日志查看等特性。

具体应用请参考 监控 example

请参考 自定义套件 了解如何实现自己的套件。

# 特点

Kuboard套件具备如下特点:

  • 快速安装
    • 从套件仓库获得套件的配置文件
    • 利用Kuboard已经提供的导入功能,可以完成套件安装
  • 初始化
    • 许多应用安装完成后需要执行初始化动作才能正常使用,例如 grafana 要配置其 DataSource 和 dashboard
    • Kuboard套件的作者可以将初始化动作固化到套件的脚本中
  • Kuboard界面上下文
    • 套件可以在如下几个层级向Kuboard预留的位置添加按钮,Kuboard会将上下文作为参数调用套件的回调函数
      • 节点Node
      • 容器组Pod
      • 容器Container
  • 卸载
    • 可以在Kuboard界面中方便地卸载已经安装的套件
  • 新增自定义套件
    • Kuboard套件的API已经开放,可以根据自己的需要创建套件,或者在已有套件基础上修改为更加符合自己需要的套件
    • 请参考 自定义套件 了解如何实现自己的套件。

# 类型

Kuboard套件可以分为:

  • 全局类型
    • 安装到 kube-system 名称空间
    • 全局套件定义的按钮将对所有节点,所有名称空间中的 Pod、Container 生效
  • 名称空间类型
    • 安装到指定名称空间
    • 名称空间套件定义的按钮只在指定的名称空间生效

# 安装套件

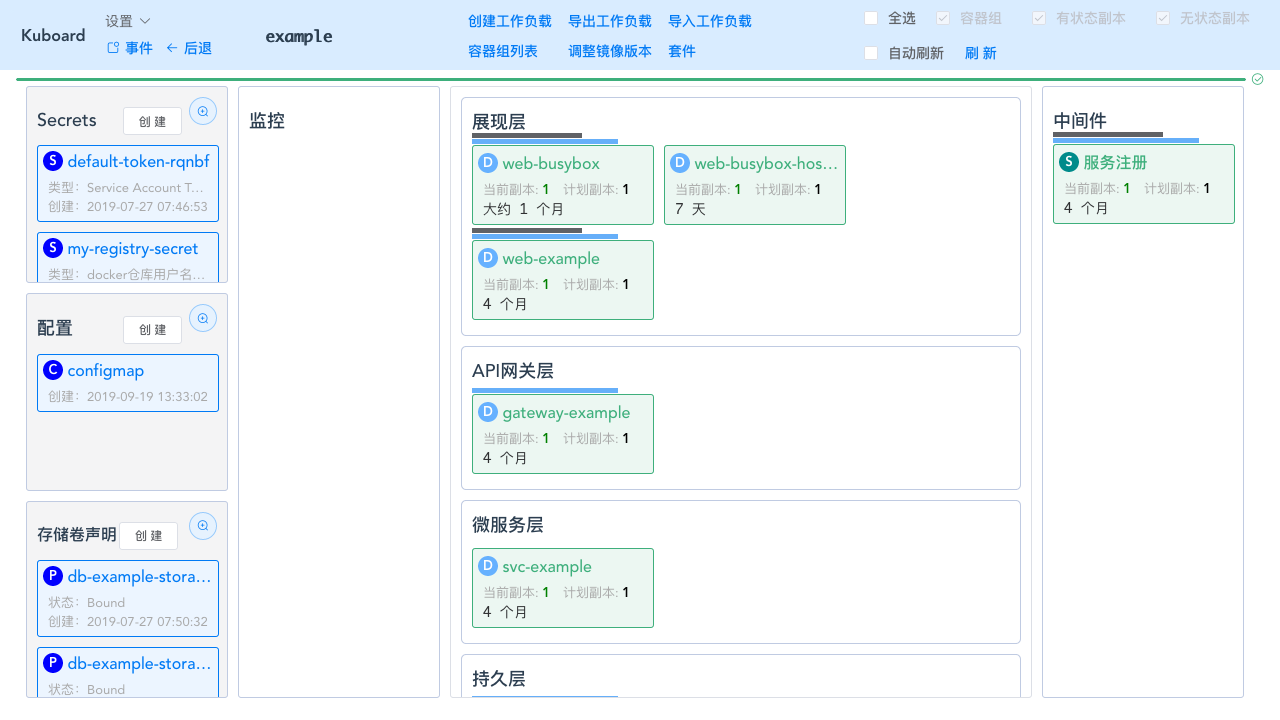

  • 在名称空间点击 套件 按钮,如下图所示:

    K8S教程_安装套件_名称空间页

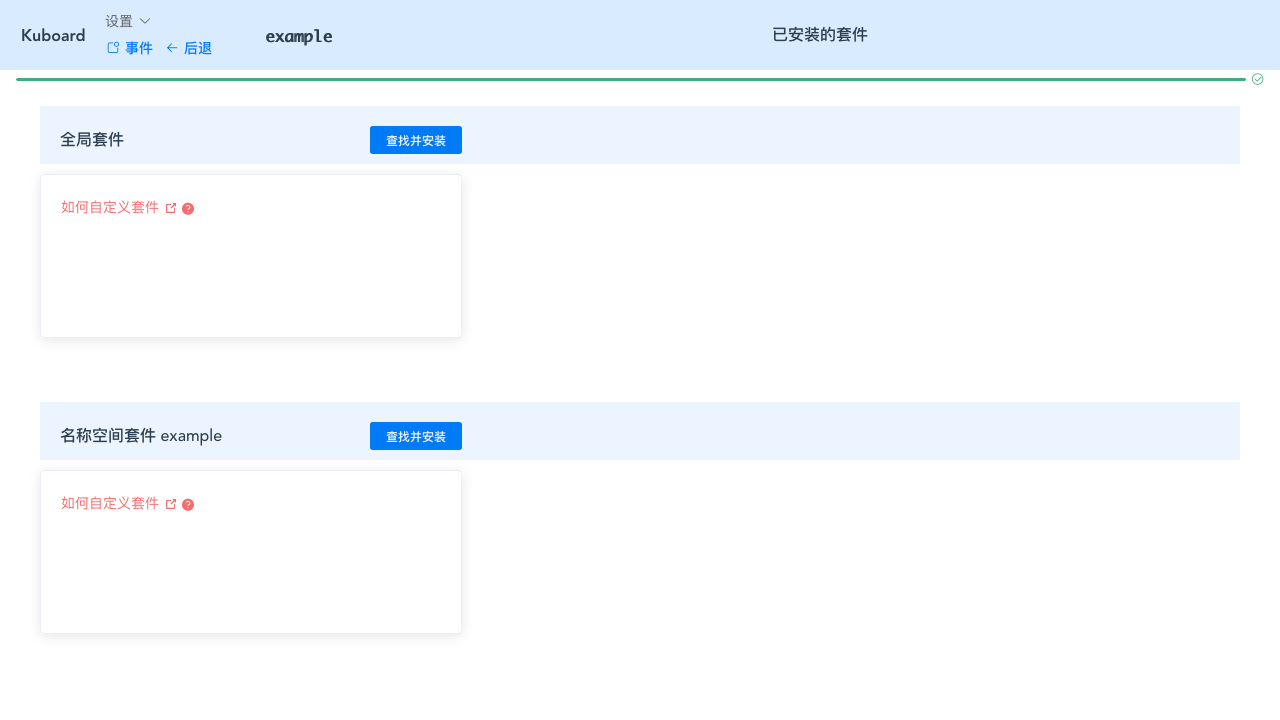

    将进入已安装的套件列表界面,如下图所示:

    K8S教程_安装套件_套件列表页

  • 点击 查找并安装 按钮 (此处以全局套件的安装为例),如下图所示

    K8S教程_安装套件_套件仓库对话框

  • 点击 资源层监控套件安装 按钮

    如果您有自定义套件,也可以直接指定套件对应的 addon.json 的 URL 路径,然后点击安装,请参考 自定义套件

    此时,Kuboard已经将该套件的所有配置信息存储到 kube-system/eip-monitor-system 的 ConfigMap 中。如果安装的是名称空间套件,则存储在对应名称空间的 ConfigMap 中,例如 <namespace>/<addon-id>

    点击套件的 查看配置 按钮,可以在真正执行安装前,根据自己的需要修改配置

    K8S教程_安装套件_已加载

  • 点击 资源层监控套件安装 按钮

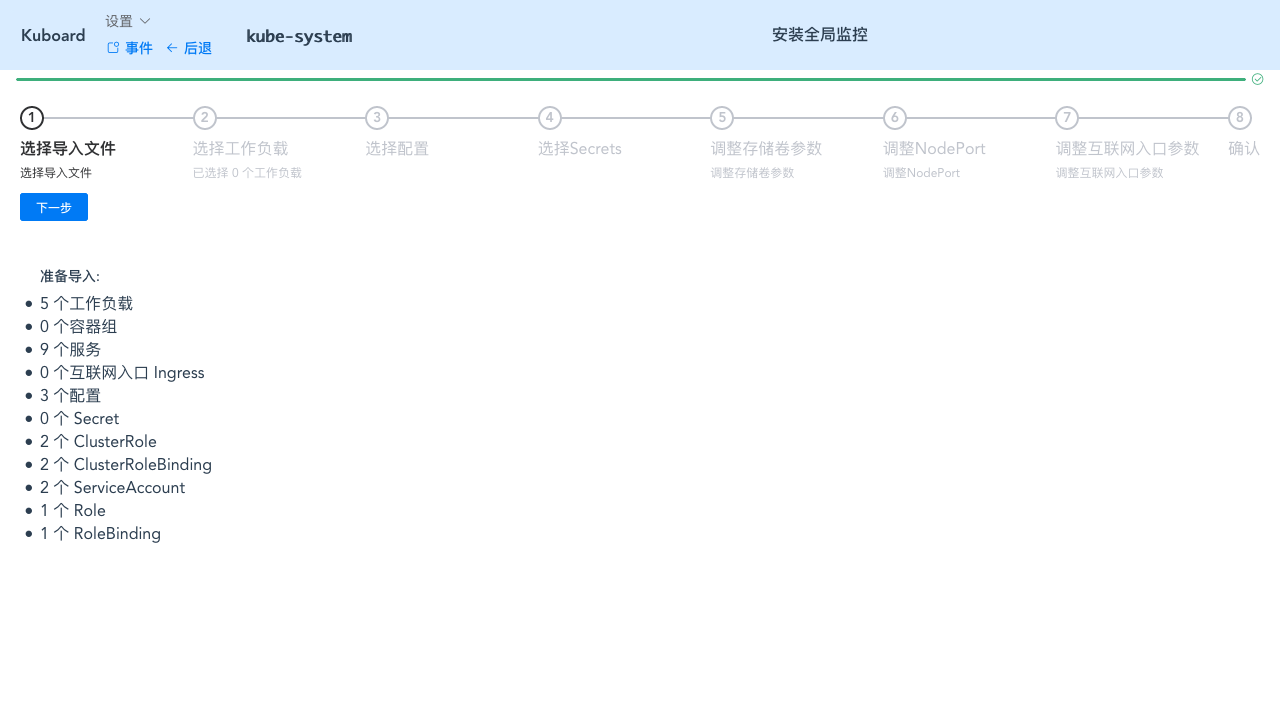

    此时,Kuboard 开始根据 ConfigMap 中的配置信息导入套件所需要的 Kubernetes 资源,请参考 自定义套件

    K8S教程_安装套件_导入套件资源

    根据界面提示,完成套件所需 Kubernetes 资源的导入,可参考 导入 example 微服务

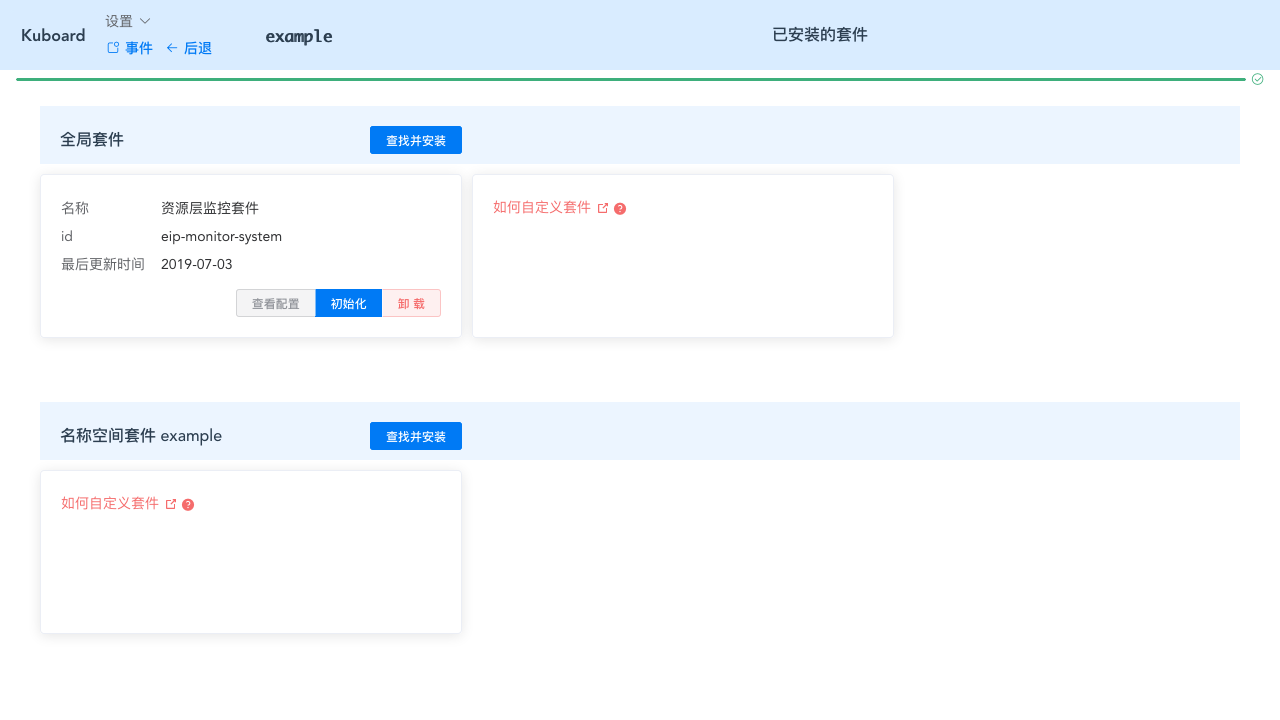

    完成导入后,回到 已安装的套件 界面,显示如下所示:

    K8S教程_安装套件_已完成导入

  • 点击 初始化 按钮

    初始化的时机

    安装套件时,根据套件的实际情况,导入了不同类型不同数量的 Kubernetes 资源,其中通常有 Deployment / StatefulSet 等控制器。全局套件的资源被导入到 kube-system 名称空间,名称空间套件的资源被导入到当前名称空间中。在执行初始化之前,请确保这些导入的控制器已经正常运行,否则初始化将会失败。

    套件完成初始化。

    K8S教程_安装套件_已完成初始化

# 使用套件

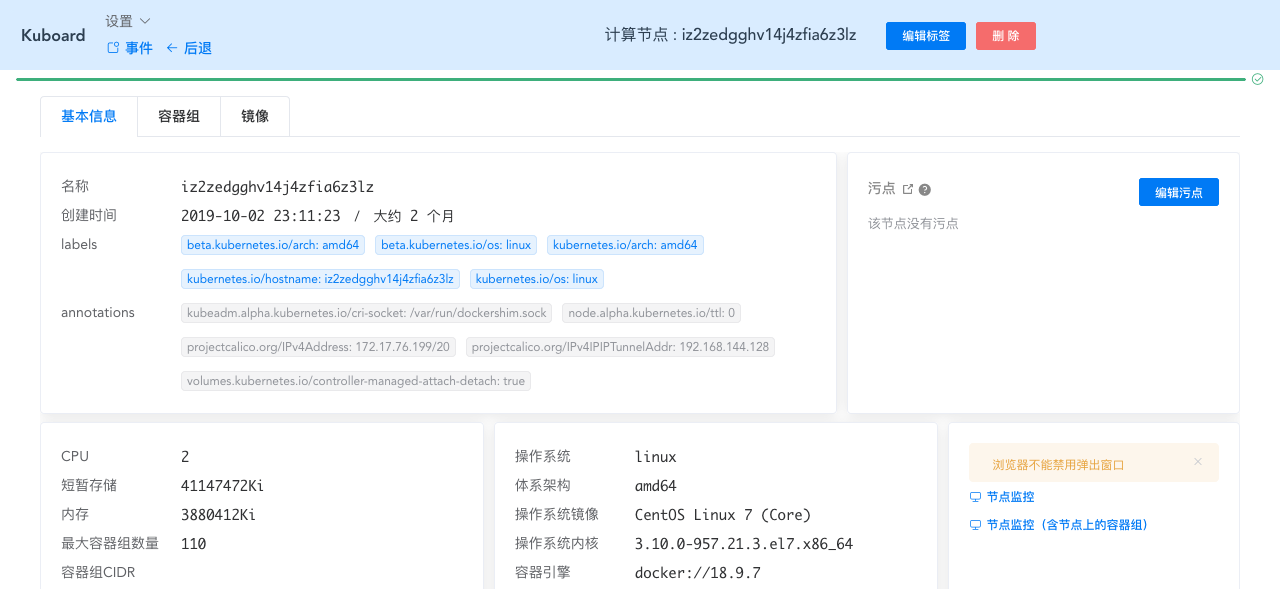

  • 完成 初始化 之后,必须刷新 Kuboard 界面,套件向 Kuboard 中加入的按钮才能显示出来,以前面安装的全局监控套件为例,该套件向所有的 Node 增加了两个按钮(节点监控、节点监控-含节点上的容器组),如下图所示:

    K8S教程_安装套件_节点界面

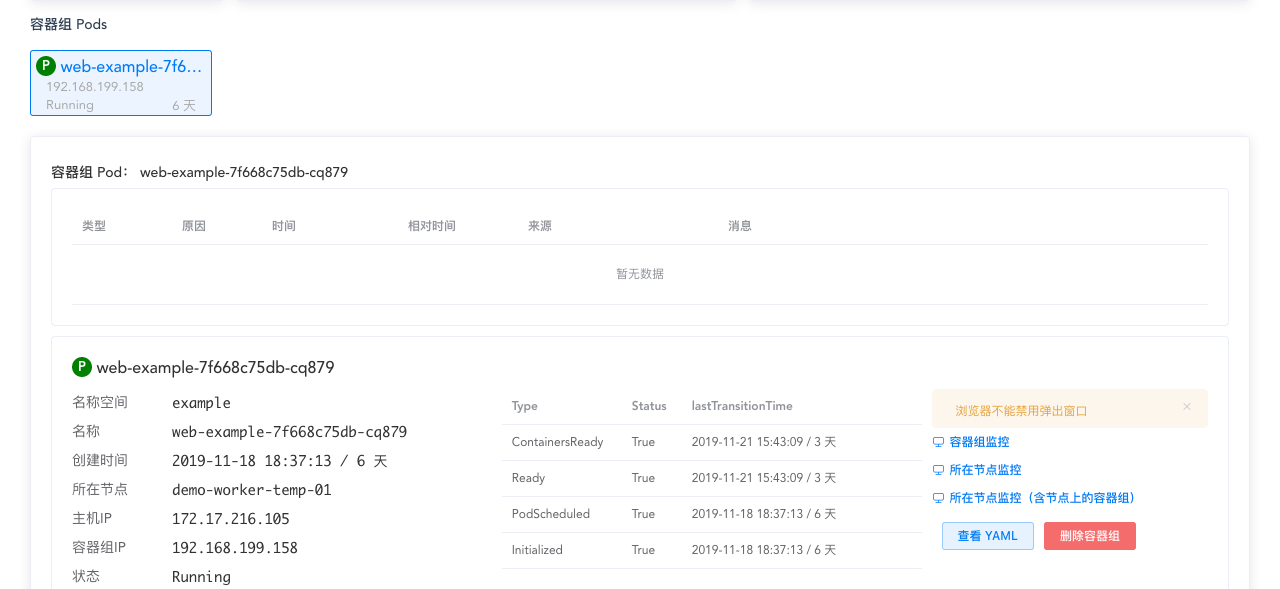

    向所有的 Pod 增加了三个按钮(容器组监控、所在节点监控、所在节点监控-含节点上的容器组),如下图所示:

    K8S教程_安装套件_容器组界面

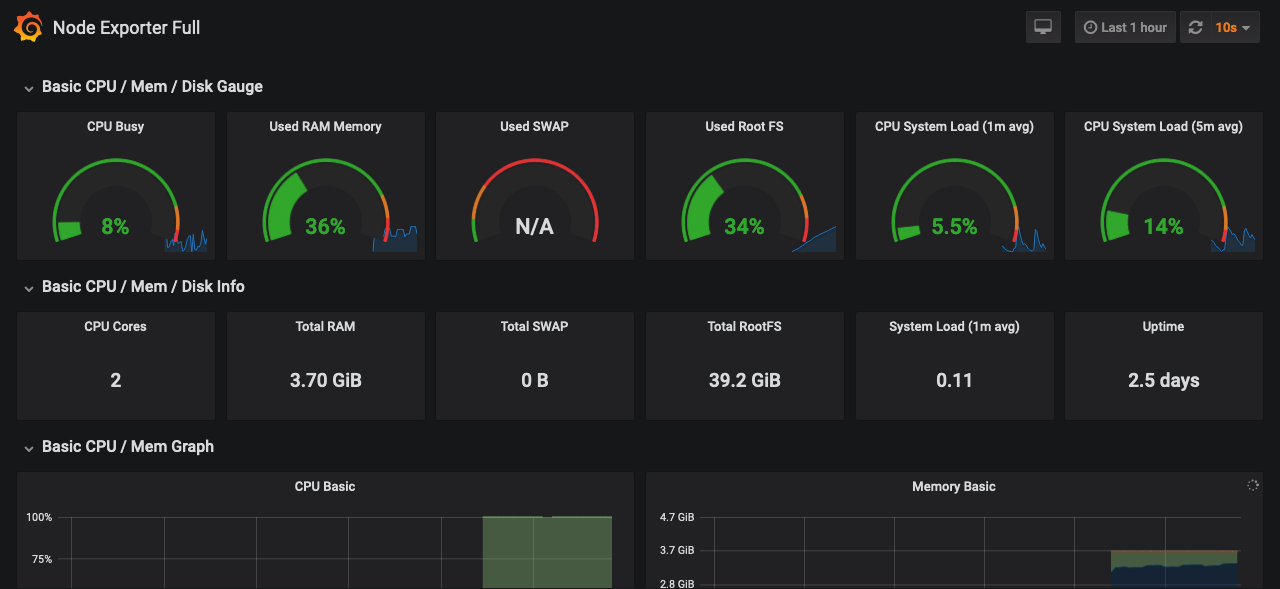

  • 点击 节点监控 按钮,将打开 grafana 界面,如下图所示:

    注意

    • Kuboard 提供了三个插入点使套件可以向 Kuboard 增加功能(节点界面、容器组界面、容器界面),具体每个套件向 Kuboard 添加了什么样的功能按钮,由该套件决定
    • 本例中的点击 节点监控 按钮后,Kuboard 将调用 资源层监控套件 中对应的 javascript 脚本,打开的 grafana 界面,也是由 资源层监控套件 安装到 Kubernetes 中

    K8S教程_安装套件_监控界面

# 卸载套件

  • 已安装的套件 列表界面,点击对应套件的 卸载 按钮,就可以将该套件卸载

# 自定义套件

Kuboard 套件的设计主要是如下两个目的:

  • 将监控、日志等功能从 Kuboard 界面中分离,使得其可以独立维护
  • 适应多样性的需求,例如:
    • 对中间件层的监控,如 mysql / nginx / jvm 等
    • 对链路层的监控,如 pinpoint / skywalking / zabbix 等
    • 不同形式的日志套件选择,如 EFK / ELK 等

请参考 自定义套件 了解如何实现自己的 Kuboard 套件。
