# 使用ConfigMap配置您的应用程序

本文参考了 Kubernetes Configure a Pod to Use a ConfigMap (opens new window),并有所改写

Kubernetes ConfigMap 可以将配置信息和容器镜像解耦,以使得容器化的应用程序可移植。本文提供了一系列的实例,解释如何通过 Kuboard 创建 ConfigMap 以及如何使用 ConfigMap 中的数据配置 Pod(容器组)。

# 前提条件

您已经安装了 Kubernetes 集群,并且已经在集群中安装了 Kuboard,如果尚未安装,请参考:

# 创建 ConfigMap

提示

Kubernetes 描述了多种 ConfigMap 的创建方法,本文不再复述,请自行参考文档 Configure a Pod to Use a ConfigMap (opens new window)

  • 打开 Kuboard 界面,并点击进入您想要创建 ConfigMap 的 名称空间,切换到 配置中心 / 配置字典 菜单,如下图所示:

    Kubernetes教程:使用ConfigMap配置应用-进入名称空间

  • 点击 配置 --> 创建 ConfigMap 按钮

    并填写表单,如下图所示:

    Kubernetes教程:使用ConfigMap配置应用-创建ConfigMap

  • 点击 保存

    ConfigMap 创建成功

# ConfigMap --> 容器的环境变量

  • 在名称空间页面点击 创建工作负载

    填写表单如下:

    字段名称 填写内容 备注
    服务类型 Deployment
    服务分层 中间件
    服务名称 busybox
    副本数量 1
    容器名称 busybox
    镜像 busybox:1.29
    抓取策略 Always
    Command sleep
    3600
    sleep 和 3600 是两个元素
    • 勾选 环境变量

    • 点击 名值对 可以添加一个环境变量

    • 填写表单:

      • 环境名: ENV_KEY_1
      • 值类型:ConfigMap
      • ConfigMap名:my-config
      • ConfigMap Key:KEY_1

    如下图所示:

    Kubernetes教程:使用ConfigMap配置应用-创建工作负载

  • 点击 保存

  • 点击 应用

  • 点击 完成

  • busybox 的工作负载查看界面,进入容器 busybox 的终端

    切换到 /bin/sh 终端

    执行命令: echo $ENV_KEY_1

    可查看到输出结果为 value-1

    执行命令:export

    可查看到 ENV_KEY_1=value-1 已经注入到该容器的环境变量中,如下图所示:

    Kubernetes教程:使用ConfigMap配置应用-进入终端界面

# ConfigMap --> 容器的环境变量(ConfigMap的所有名值对)

  • 在名称空间页面点击 创建工作负载

    填写表单如下:

    字段名称 填写内容 备注
    服务类型 Deployment
    服务分层 中间件
    服务名称 busybox
    服务描述 busybox
    副本数量 1
    容器名称 busybox
    镜像 busybox:1.29
    抓取策略 Always
    Command sleep
    3600
    sleep 和 3600 是两个元素
    环境变量 my-config 通过 + 配 置 按钮添加

    如下图所示:

    Kubernetes教程:使用ConfigMap配置应用-创建工作负载

  • 点击 保存

  • 点击 应用

  • 点击 完成

  • busybox 的工作负载查看界面,进入容器 busybox 的终端

    切换到 /bin/sh 终端

    执行命令: echo $KEY_1

    可查看到输出结果为 value-1

    执行命令: echo $KEY_2

    可查看到输出结果为 value-2

    执行命令: echo $KEY_3

    可查看到输出结果为 3600

    执行命令:export

    可查看到 KEY_1 KEY_2 KEY_3 已经注入到该容器的环境变量中,如下图所示:

    Kubernetes教程:使用ConfigMap配置应用-执行export命令

# ConfigMap --> Command 参数

  • 在名称空间页面点击 创建工作负载

    填写表单如下:

    字段名称 填写内容 备注
    服务类型 Deployment
    服务分层 中间件
    服务名称 busybox
    服务描述 busybox
    副本数量 1
    容器名称 busybox
    镜像 busybox:1.29
    抓取策略 Always
    Command /bin/sh -c 'echo ${ENV_KEY_1} ${ENV_KEY_3} ; sleep ${ENV_KEY_3}'
    环境变量 ENV_KEY_1 / ENV_KEY_3 选择 ConfigMap
    ConfigMap 填写 my-nginx-config
    Key 填写 KEY_1

    同样的方法添加 ENV_KEY_3

    如下图所示:

    Kubernetes教程:使用ConfigMap配置应用-Command参数

  • 点击 保存

  • 点击 应用

  • 点击 完成

  • busybox 的工作负载查看界面,进入容器 busybox 的日志界面,可查看到该命令输出的结果为

    value-1 3600

    1

    如下图所示

    Kubernetes教程:使用ConfigMap配置应用-查看日志界面

# ConfigMap --> 数据卷

  • 创建 ConfigMap 如下图所示:

    填写表单:

    字段名称 填写内容 备注
    名称 my-config
    KEY_1 value-1
    KEY_2 value-2
    KEY_3 3600
    default_conf 请参考下面的代码块 用来替换 nginx 容器中 /etc/nginx/conf.d/default.conf

    default_conf 的内容如下:

    server {
        listen       80;
        server_name  localhost;
        location / {
            root   /usr/share/nginx/html;
            index  index.html index.htm;
        }
        error_page   500 502 503 504  /50x.html;
        location = /50x.html {
            root   /usr/share/nginx/html;
        }
    }

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12

    Kubernetes教程:使用ConfigMap配置应用-数据卷配置

  • 创建 nginx Deployment 如下图所示:

    • 填写 基本信息

      Kubernetes教程:使用ConfigMap配置应用-数据卷配置

      填写表单:

      字段名称 填写内容 备注
      服务类型 Deployment
      服务分层 展现层
      服务名称 nginx
      服务描述 Nginx部署
      副本数量 1

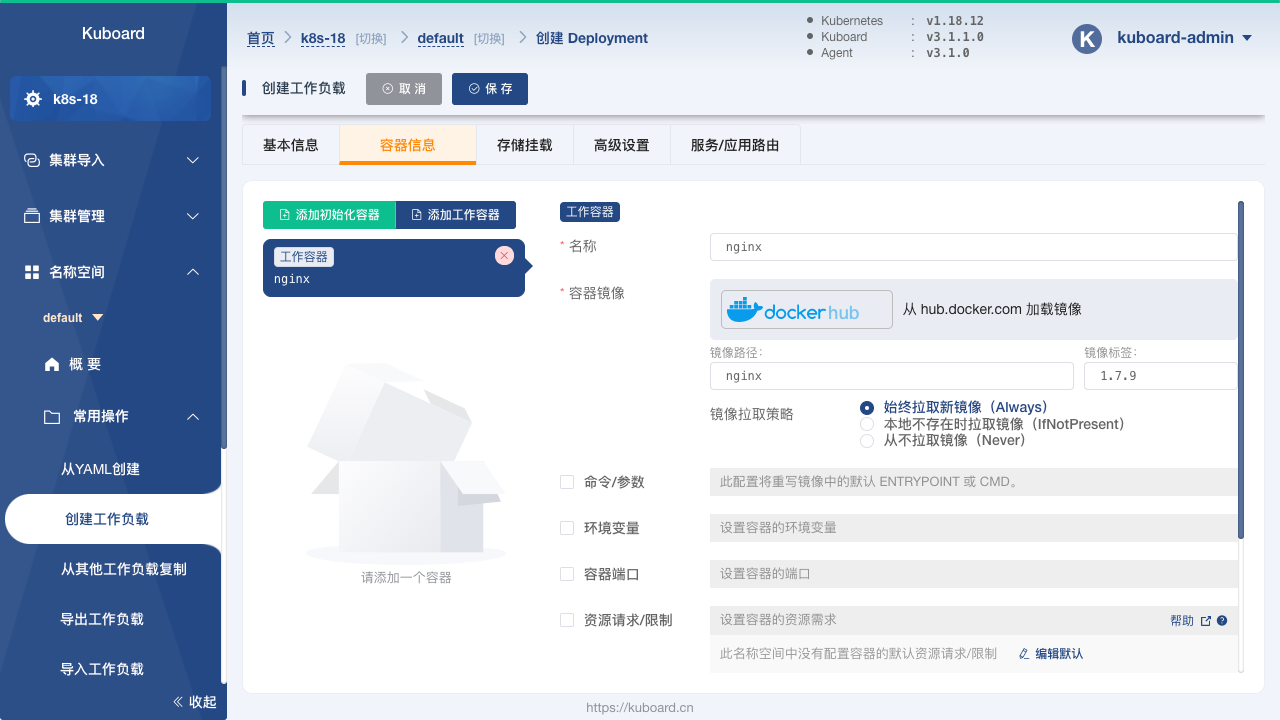

    • 填写 容器信息

      如下图所示:

      Kubernetes教程:使用ConfigMap配置应用-数据卷配置

      填写表单:

      字段名称 填写内容 备注
      容器名称 nginx
      镜像 nginx:1.7.9
      抓取策略 Always
    • 填写 存储挂载

      如下图所示:

      Kubernetes教程:使用ConfigMap配置应用-数据卷配置

      填写表单:

      字段名称 填写内容 备注
      数据卷名称 任意 可以使用默认生成的名称
      数据卷类型 配置字典
      ConfigMap my-config
      KeyToPath : Key default_conf
      KeyToPath : 子路径 default.conf
      挂载到容器 nginx 只读
      挂载到容器 nginx : 挂载到容器内路径 /etc/nginx/conf.d/default.conf
      挂载到容器 nginx : 子路径 default.conf
  • 点击 保存

  • 点击 应用

  • 点击 完成

  • 进入 sh 终端界面

    执行命令

    # 切换当前目录
    cd /etc/nginx/conf.d
    # 查看当前目录下的文件
    ls
    # 查看 default.conf 的内容(该文件原本的内容已被 configMap 中的内容替换)
    cat /default.conf

    1
    2
    3
    4
    5
    6

    Kubernetes教程:使用ConfigMap配置应用-查看结果

TIP

  • 在这个例子中,我们使用 ConfigMap my-nginx-config 中的 KEY default_conf 中的内容挂载到容器的 /etc/nginx/conf.d/default.conf 路径,以此替换了容器镜像中该路径原来的文件内容;
  • 也可以将 ConfigMap 作为一个数据卷(在挂载时不指定数据卷内子路径)挂载到容器,此时 ConfigMap 将映射成一个文件夹,每一个 KEY 是文件夹下的文件名,KEY 对应的 VALUE 是文件当中的内容。

# 注意事项

ConfigMap 作为 Kubernetes API 对象,以 key-value 名值对的形式存储配置信息。如前所述,这些信息可以被 Pod(容器组)以不同的方式使用:

  • 将 ConfigMap 中某个 KEY 的 VALUE 作为容器组的环境变量
  • 将 ConfigMap 中所有的名值对作为容器组的环境变量
  • 在定义容器组的 Command 时,使用 ConfigMap 中 KEY 对应的 VALUE
  • 将 ConfigMap 中的信息挂载到数据卷

限制

  • 必须先创建 ConfigMap,才能在容器组中引用 ConfigMap。如果您引用了一个不存在的 ConfigMap,容器组将不能启动;同样的,如果您引用了 ConfigMap 中不存在的 KEY,容器组也将不能启动
  • ConfigMap 存在于名称空间当中,只有同一个名称空间下的容器组才能引用
