# 存储卷PersistentVolume

参考文档: Kubernetes 官方文档 Persistent Volumes (opens new window)

# 概述

与管理计算资源相比,管理存储资源是一个完全不同的问题。为了更好的管理存储,Kubernetes 引入了 PersistentVolume 和 PersistentVolumeClaim 两个概念,将存储管理抽象成如何提供存储以及如何使用存储两个关注点。

关注点分离

Kuboard 可以导出名称空间中应用程序的配置到一个 YAML 文件,然后在新的名称空间导入该 YAML 文件。

  • 如果应用程序直接使用 nfs 类型的数据卷,则该 nfs 的 server 和 path 配置随应用程序一起导出到 YAML 文件中,到新的名称空间导入的应用程序还是对应原来的 nfs 配置(除非导入后手工修改 nfs 数据卷的 server/path 参数)。
  • 如果应用程序使用 PersistentVolumeClaim 声明该应用需要使用一个存储卷,导出成 YAML 后,可以等到在新的名称空间再导入该 YAML 时,再决定应该使用什么类型的 PersistentVolume 以及对应的参数。(新的名称空间中,可能使用 cephfs 或 glusterfs,而不是 nfs)

通过 PersistentVolume 和 PersistentVolumeClaim,Kubernetes 分离了提供存储和使用存储着两个关注点:

  • PersistentVolumeClaim 必须定义在与应用程序相同的名称空间中,关注应用程序如何使用存储,通常由应用程序管理员或开发人员负责
  • PersistentVolume 只能定义在集群层面,关注集群如何提供存储,通常由集群管理员或者运维人员负责

PersistentVolume(PV 存储卷)是集群中的一块存储空间,由集群管理员管理、或者由 Storage Class(存储类)自动管理。PV(存储卷)和 node(节点)一样,是集群中的资源(kubernetes 集群由存储资源和计算资源组成)。PersistentVolumeClaim(存储卷声明)是一种类型的 Volume(数据卷),PersistentVolumeClaim(存储卷声明)引用的 PersistentVolume(存储卷)有自己的生命周期,该生命周期独立于任何使用它的容器组。PersistentVolume(存储卷)描述了如何提供存储的细节信息(NFS、cephfs等存储的具体参数)。

PersistentVolumeClaim(PVC 存储卷声明)代表用户使用存储的请求。Pod 容器组消耗 node 计算资源,PVC 存储卷声明消耗 PersistentVolume 存储资源。Pod 容器组可以请求特定数量的计算资源(CPU / 内存);PersistentVolumeClaim 可以请求特定大小/特定访问模式(只能被单节点读写/可被多节点只读/可被多节点读写)的存储资源。

根据应用程序的特点不同,其所需要的存储资源也存在不同的要求,例如读写性能等。集群管理员必须能够提供关于 PersistentVolume(存储卷)的更多选择,无需用户关心存储卷背后的实现细节。为了解决这个问题,Kubernetes 引入了 StorageClass(存储类)的概念

# 存储卷和存储卷声明的关系

存储卷和存储卷声明的关系如下图所示:

  • PersistentVolume 是集群中的存储资源,通常由集群管理员创建和管理
  • StorageClass 用于对 PersistentVolume 进行分类,如果正确配置,StorageClass 也可以根据 PersistentVolumeClaim 的请求动态创建 Persistent Volume
  • PersistentVolumeClaim 是使用该资源的请求,通常由应用程序提出请求,并指定对应的 StorageClass 和需求的空间大小
  • PersistentVolumeClaim 可以做为数据卷的一种,被挂载到容器组/容器中使用

Kubernetes教程:存储卷PersistentVolume

# 存储卷声明的管理过程

PersistantVolume 和 PersistantVolumeClaim 的管理过程描述如下:

下图主要描述的是 PV 和 PVC 的管理过程,因为绘制空间的问题,将挂载点与Pod关联了,实际结构应该如上图所示:

  • Pod 中添加数据卷,数据卷关联PVC
  • Pod 中包含容器,容器挂载数据卷

Kubernetes教程:存储卷/存储卷声明的管理过程

# 提供 Provisioning

有两种方式为 PersistentVolumeClaim 提供 PersistentVolume : 静态、动态

  • 静态提供 Static Kuboard 界面暂禁用该特性

    集群管理员实现创建好一系列 PersistentVolume,它们包含了可供集群中应用程序使用的关于实际存储的具体信息。

    Kuboard界面上暂时禁用了手工创建 PV 的功能,但是您仍然可以使用 YAML 文件创建,并在PVC中使用。

    Kubernetes教程:存储卷/存储卷声明_静态提供存储卷

  • 动态提供 Dynamic Kuboard 已支持

    在配置有合适的 StorageClass(存储类)且 PersistentVolumeClaim 关联了该 StorageClass 的情况下,kubernetes 集群可以为应用程序动态创建 PersistentVolume。

    Kubernetes教程:存储卷/存储卷声明_动态提供存储卷

# 绑定 Binding

假设用户创建了一个 PersistentVolumeClaim 存储卷声明,并指定了需求的存储空间大小以及访问模式。Kubernets master 将立刻为其匹配一个 PersistentVolume 存储卷,并将存储卷声明和存储卷绑定到一起。如果一个 PersistentVolume 是动态提供给一个新的 PersistentVolumeClaim,Kubernetes master 会始终将其绑定到该 PersistentVolumeClaim。除此之外,应用程序将被绑定一个不小于(可能大于)其 PersistentVolumeClaim 中请求的存储空间大小的 PersistentVolume。一旦绑定,PersistentVolumeClaim 将拒绝其他 PersistentVolume 的绑定关系。PVC 与 PV 之间的绑定关系是一对一的映射。

PersistentVolumeClaim 将始终停留在 未绑定 unbound 状态,直到有合适的 PersistentVolume 可用。举个例子:集群中已经存在一个 50Gi 的 PersistentVolume,同时有一个 100Gi 的 PersistentVolumeClaim,在这种情况下,该 PVC 将一直处于 未绑定 unbound 状态,直到管理员向集群中添加了一个 100Gi 的 PersistentVolume。

# 使用 Using

对于 Pod 容器组来说,PersistentVolumeClaim 存储卷声明是一种类型的 Volume 数据卷。Kubernetes 集群将 PersistentVolumeClaim 所绑定的 PersistentVolume 挂载到容器组供其使用。

# 使用中保护 Storage Object in Use Protection

  • 使用中保护(Storage Object in Use Protection)的目的是确保正在被容器组使用的 PersistentVolumeClaim 以及其绑定的 PersistentVolume 不能被系统删除,以避免可能的数据丢失。
  • 如果用户删除一个正在使用中的 PersistentVolumeClaim,则该 PVC 不会立即被移除掉,而是推迟到该 PVC 不在被任何容器组使用时才移除;同样的如果管理员删除了一个已经绑定到 PVC 的 PersistentVolume,则该 PV 也不会立刻被移除掉,而是推迟到其绑定的 PVC 被删除后才移除掉。

# 回收 Reclaiming

当用户不在需要其数据卷时,可以删除掉其 PersistentVolumeClaim,此时其对应的 PersistentVolume 将被集群回收并再利用。Kubernetes 集群根据 PersistentVolume 中的 reclaim policy(回收策略)决定在其被回收时做对应的处理。当前支持的回收策略有:Retained(保留)、Recycled(重复利用)、Deleted(删除)

  • 保留 Retain

    保留策略需要集群管理员手工回收该资源。当绑定的 PersistentVolumeClaim 被删除后,PersistentVolume 仍然存在,并被认为是”已释放“。但是此时该存储卷仍然不能被其他 PersistentVolumeClaim 绑定,因为前一个绑定的 PersistentVolumeClaim 对应容器组的数据还在其中。集群管理员可以通过如下步骤回收该 PersistentVolume:

    • 删除该 PersistentVolume。PV 删除后,其数据仍然存在于对应的外部存储介质中(nfs、cefpfs、glusterfs 等)
    • 手工删除对应存储介质上的数据
    • 手工删除对应的存储介质,您也可以创建一个新的 PersistentVolume 并再次使用该存储介质
  • 删除 Delete

    删除策略将从 kubernete 集群移除 PersistentVolume 以及其关联的外部存储介质(云环境中的 AWA EBS、GCE PD、Azure Disk 或 Cinder volume)。

  • 再利用 Recycle Kuboard 暂不支持

    • 再利用策略将在 PersistentVolume 回收时,执行一个基本的清除操作(rm -rf /thevolume/*),并使其可以再次被新的 PersistentVolumeClaim 绑定。
    • 集群管理员也可以自定义一个 recycler pod template,用于执行清除操作。请参考 Recycle (opens new window)

TIP

动态提供的 PersistentVolume 将从其对应的 StorageClass 继承回收策略的属性。

# 扩容 Expanding Persistent Volumes Claims

Kubernetes v1.15 及以上版本 Kuboard 支持 CephFS 的扩容 该特性只针对极少数的 PersistentVolume 类型有效。请参考 Expanding Persistent Volumes Claims (opens new window)

# 存储卷类型

Kubernetes 支持 20 种存储卷类型(可参考 Types of Persistent Volumes (opens new window)),如下所示:

  • 非持久性存储
    • emptyDir
    • HostPath (只在单节点集群上用做测试目的)
  • 网络连接性存储
    • SAN:iSCSI、ScaleIO Volumes、FC (Fibre Channel)
    • NFS:nfs,cfs
  • 分布式存储
    • Glusterfs
    • RBD (Ceph Block Device)
    • CephFS
    • Portworx Volumes
    • Quobyte Volumes
  • 云端存储
    • GCEPersistentDisk
    • AWSElasticBlockStore
    • AzureFile
    • AzureDisk
    • Cinder (OpenStack block storage)
    • VsphereVolume
    • StorageOS
  • 自定义存储
    • FlexVolume
  • 不推荐
    • Flocker (最近更新2016年 https://github.com/ClusterHQ/flocker/)

针对自建 Kubernetes 集群的情况,Kuboard 支持如下几种存储卷类型:

  • NFS Kuboard 已支持
  • CephFS Kuboard 已支持
    • Kuboard 版本不低于 v2.0.5-beta.5

# 存储卷 PersistentVolume

在 Kuboard 中查看 PersistentVolume 的界面如下图所示:

Kubernetes教程:存储卷PersistentVolume-在Kuboard中查看

PersistentVolume 字段描述如下表所示:

字段名称 可选项/备注
容量 Capacity 通常,一个 PersistentVolume 具有一个固定的存储容量(capacity)
Volume Mode FEATURE STATE: Kubernetes v1.13 beta
Kubernetes 1.9 之前的版本,所有的存储卷都被初始化一个文件系统。当前可选项有:
  • block:使用一个 块设备(raw block device)
  • filesystem(默认值):使用一个文件系统
  • Access Modes
  • 可被单节点读写-ReadWriteOnce
  • 可被多节点只读-ReadOnlyMany
  • 可被多节点读写-ReadWriteMany
  • 存储类 StorageClassName 带有存储类 StorageClassName 属性的 PersistentVolume 只能绑定到请求该 StorageClass 存储类的 PersistentVolumeClaim。
    没有 StorageClassName 属性的 PersistentVolume 只能绑定到无特定 StorageClass 存储类要求的 PVC。
    回收策略 Reclaim Policy
  • 保留 Retain – 手工回收
  • 再利用 Recycle – 清除后重新可用 (rm -rf /thevolume/*)
  • 删除 Delete – 删除 PV 及存储介质
  • Mount Options 挂载选项用来在挂载时作为 mount 命令的参数
    状态 Phase
  • Available – 可用的 PV,尚未绑定到 PVC
  • Bound – 已经绑定到 PVC
  • Released – PVC 已经被删除,但是资源还未被集群回收
  • Failed – 自动回收失败
  • # 存储卷声明 PersistentVolumeClaims

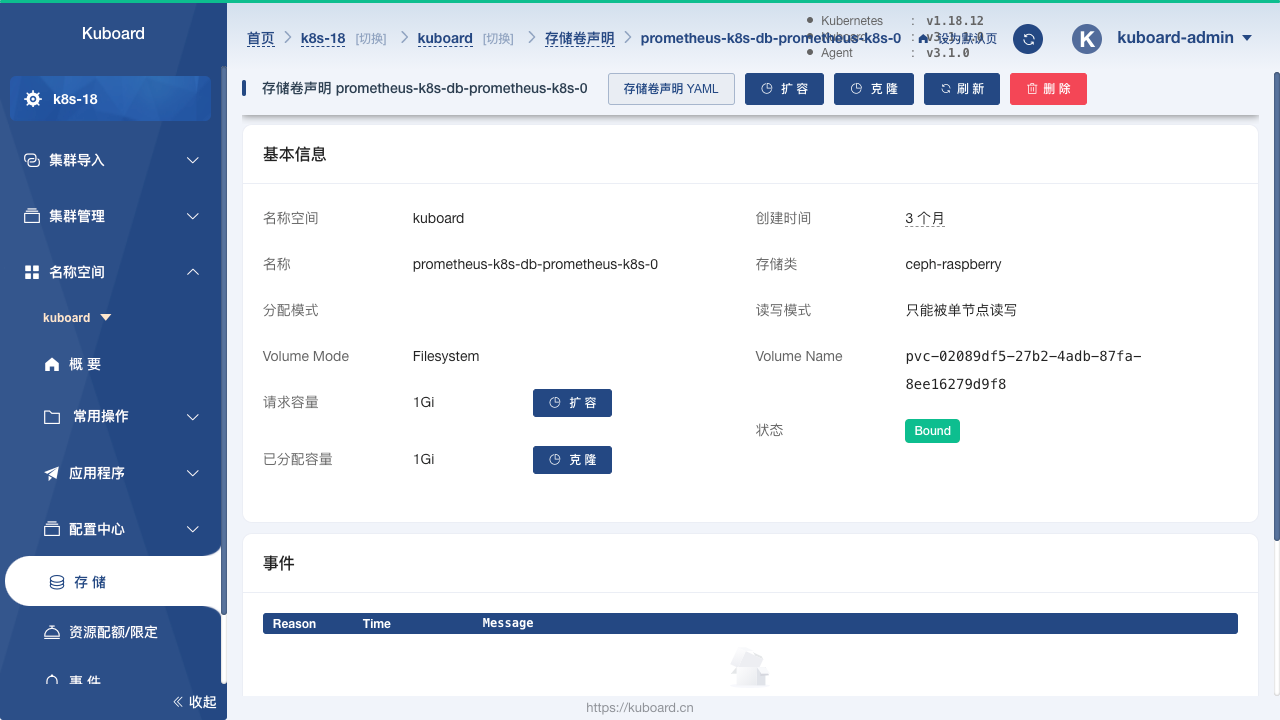

    在 Kuboard 中查看存储卷声明的界面如下图所示:

    Kubernetes教程:存储卷PersistentVolume-在Kuboard中查看存储卷声明PersistentVolumeClaims

    字段名称 可选项/备注
    存储类 只有该 StorageClass 存储类的 PV 才可以绑定到此 PVC
    读写模式 Access Modes
  • 可被单节点读写-ReadWriteOnce
  • 可被多节点只读-ReadOnlyMany
  • 可被多节点读写-ReadWriteMany
  • Volume Modes
  • block
  • filesystem - default
  • 总量 请求存储空间的大小。Kuboard 支持 CephFS 类型存储卷声明的扩容。

    # 在数据卷中使用存储卷声明 Claims As Volumes

    在您完成存储卷声明的定义后,您可以在 Kuboard 工作复杂编辑器的 数据卷 Volume 区域引用该存储卷声明,如下图所示:

    Kubernetes教程:存储卷PersistentVolume-使用存储卷声明
