# 部署接口网关

前提条件

部署接口网关之前，请确保：

本文将按照如下步骤完成 api-gateway 的创建：

  • 创建配置字典 blade-config
  • 创建 Deployment
  • 验证部署结果
  • 验证 blade-gateway 已经成功注册到 nacos

# 创建配置字典 blade-config

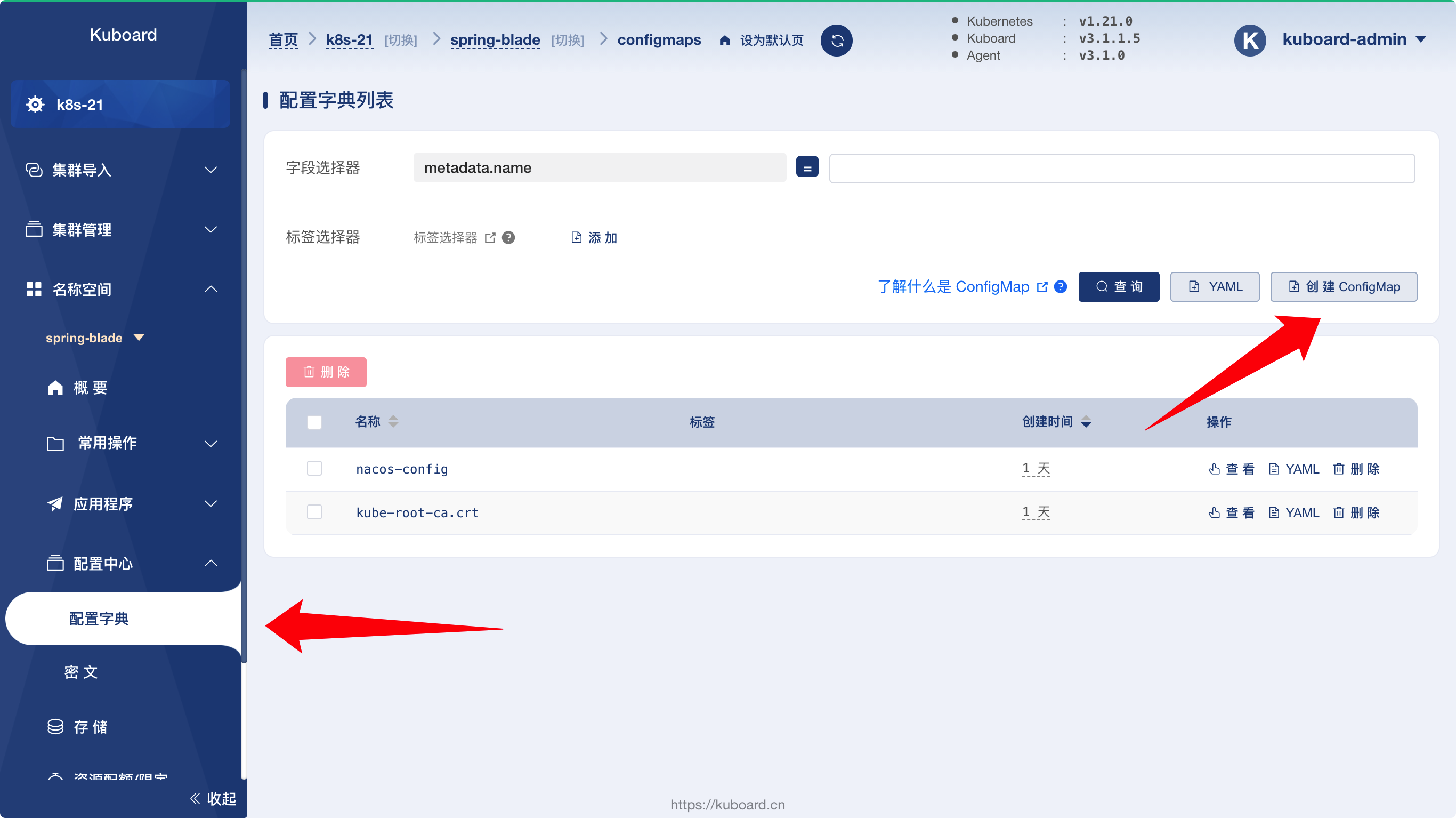

  • 导航到菜单项 名称空间 --> spring-blade --> 配置中心 --> 配置字典

    image-20210503211458752

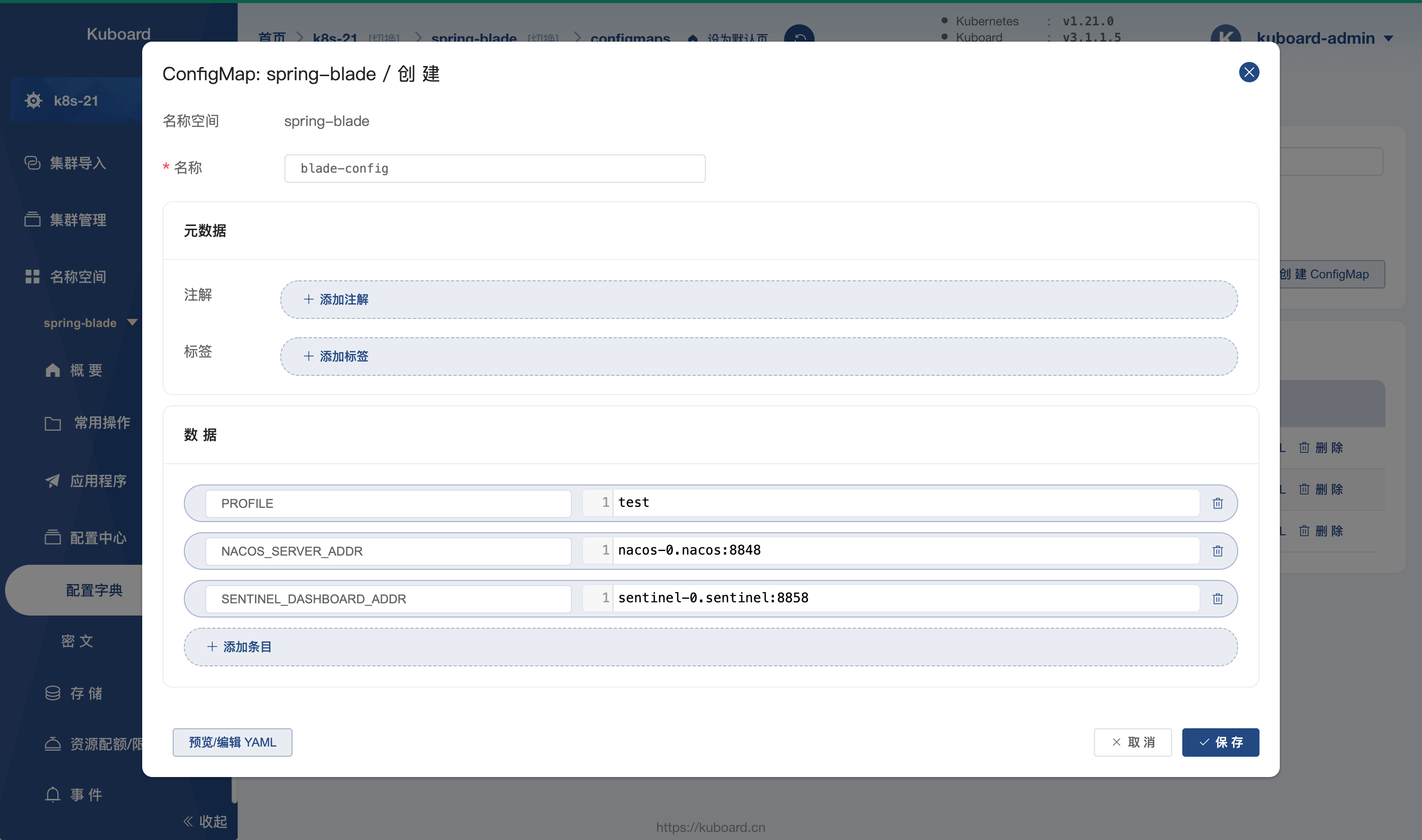

  • 点击上图中的 创建 ConfigMap 按钮，结果如下图所示：

    填写表单：

    字段名 字段值 备注
    名称 blade-config
    数据
    		 PROFILE = test
    NACOS_SERVER_ADDR = nacos-0.nacos:8848
    SENTINEL_DASHBOARD_ADDR = sentinel-0.sentinel:8858
    		 这些参数将作为环境变量注入到 blade-gateway 以及 blade-admin 等微服务组件中，作为应用启动参数的一部分

    image-20210504132838786

  • 点击 保存 按钮，完成配置字典 blade-config 的创建。

# 创建 Deployment

按照如下步骤创建 blade-gateway Deployment：

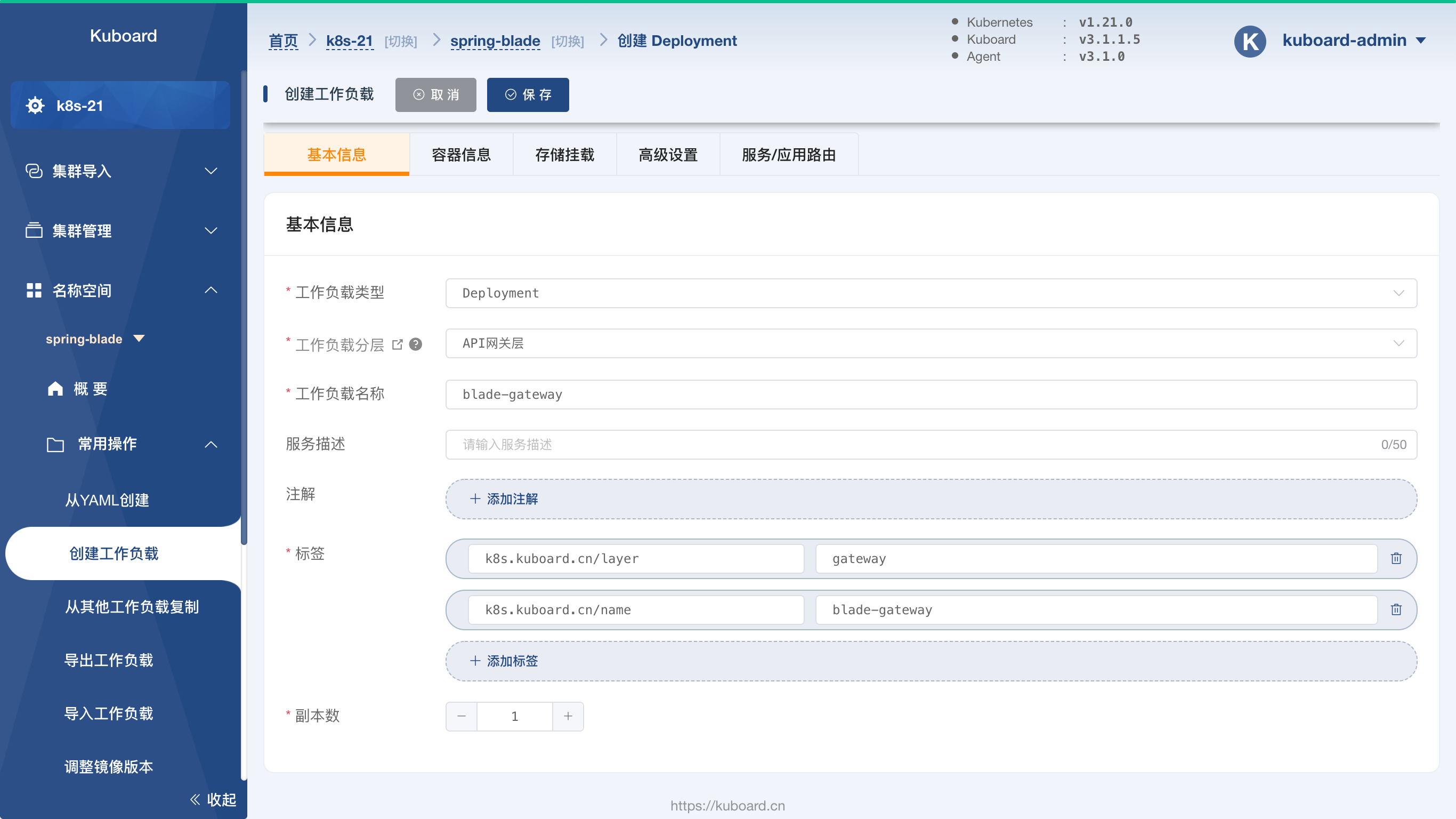

  • 在 Kuboard 界面进入名称空间 spring-blade 之后，点击菜单 名称空间 -> spring-blade -> 常用操作 -> 创建工作负载 ，如下图所示：

    并填写表单：

    字段名称 字段值 备注
    工作负载类型 Deployment
    工作负载分层 API网关层 填写后将自动添加 k8s.kuboard.cn/layer 标签
    工作负载名称 blade-gateway 填写后将自动添加 k8s.kuboard.cn/name 标签
    副本数 1

    image-20210503210239238

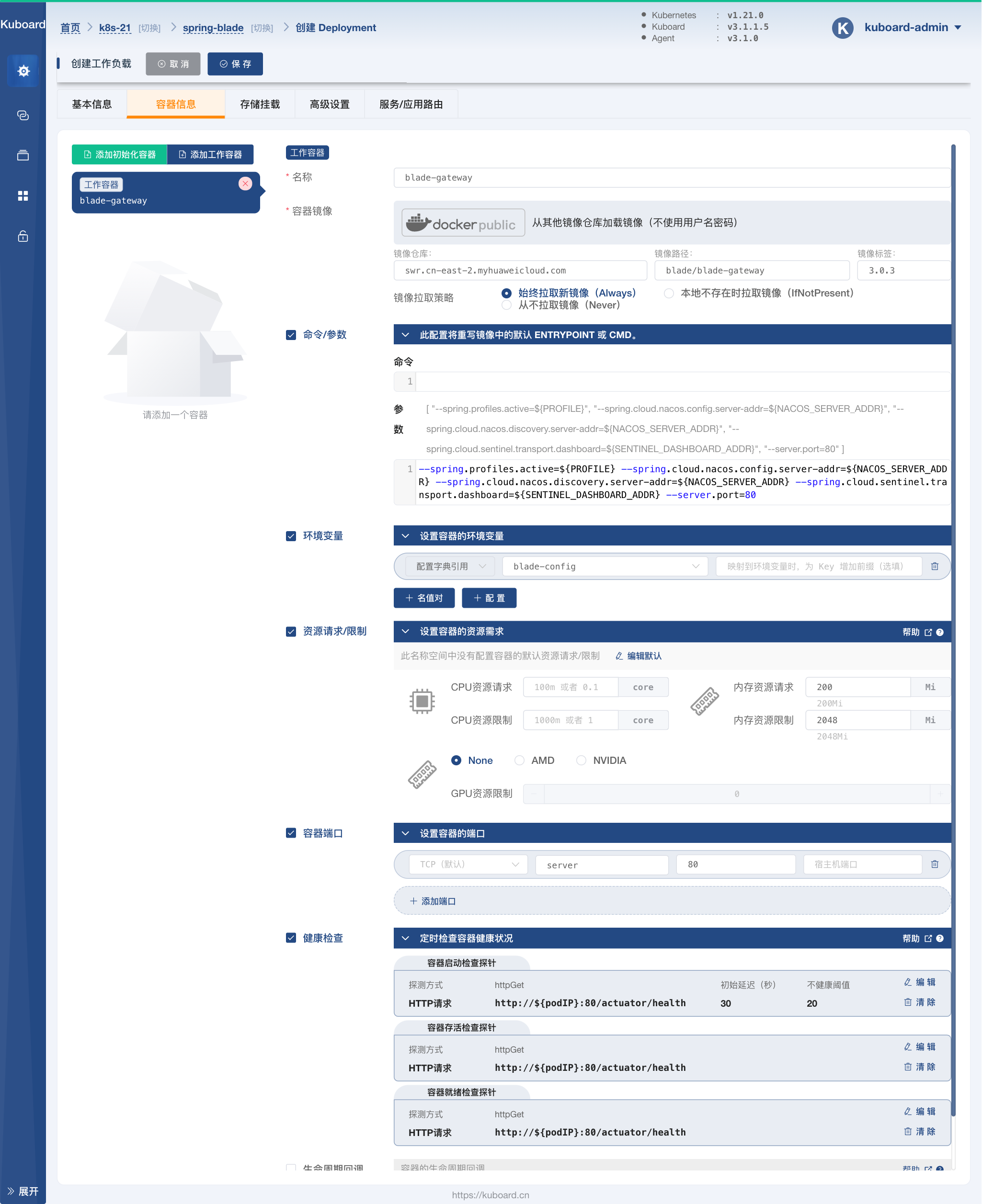

  • 切换到 容器信息 标签，如下图所示：

    点击左侧的 添加工作容器 按钮，添加一个工作容器，并填写表单：

    字段名称 字段值 备注
    名称 blade-gateway
    容器镜像 从其他镜像仓库加载镜像（不使用用户名密码）
    容器镜像-->镜像仓库 swr.cn-east-2.myhuaweicloud.com
    容器镜像-->镜像路径 blade/blade-gateway
    容器镜像-->镜像标签 3.0.3
    镜像拉取策略 始终拉取新镜像（Always）
    命令参数
    		 参数
    --spring.profiles.active=${PROFILE} --spring.cloud.nacos.config.server-addr=${NACOS_SERVER_ADDR} --spring.cloud.nacos.discovery.server-addr=${NACOS_SERVER_ADDR} --spring.cloud.sentinel.transport.dashboard=${SENTINEL_DASHBOARD_ADDR} --server.port=80
    		 通过启动参数指定：
  • spring的 profile
  • Nacos配置中心地址
  • Nacos服务发现地址
  • Sentinel地址
  • 服务端口
    • 环境变量 配置字典引用 blade-config 点击 + 配置 按钮，可以添加一个配置字典的条目；此配置将 blade-config 配置字典中的每一个条目都映射成容器中的一个变量及变量值
    资源请求/限制 内存资源请求：200Mi
    内存资源限制：2048Mi
    容器端口 server 80
    健康检查-->容器启动检查探针 探测方式： HTTP请求
    HTTP请求端口： 80
    HTTP请求路径： /actuator/health
    初始延迟：30
    不健康阈值： 20
    健康检查-->容器存活检查探针 探测方式： HTTP请求
    HTTP请求端口： 80
    HTTP请求路径： /actuator/health
    健康检查-->容器就绪检查探针 探测方式： HTTP请求
    HTTP请求端口： 80
    HTTP请求路径： /actuator/health

    image-20210503214928838

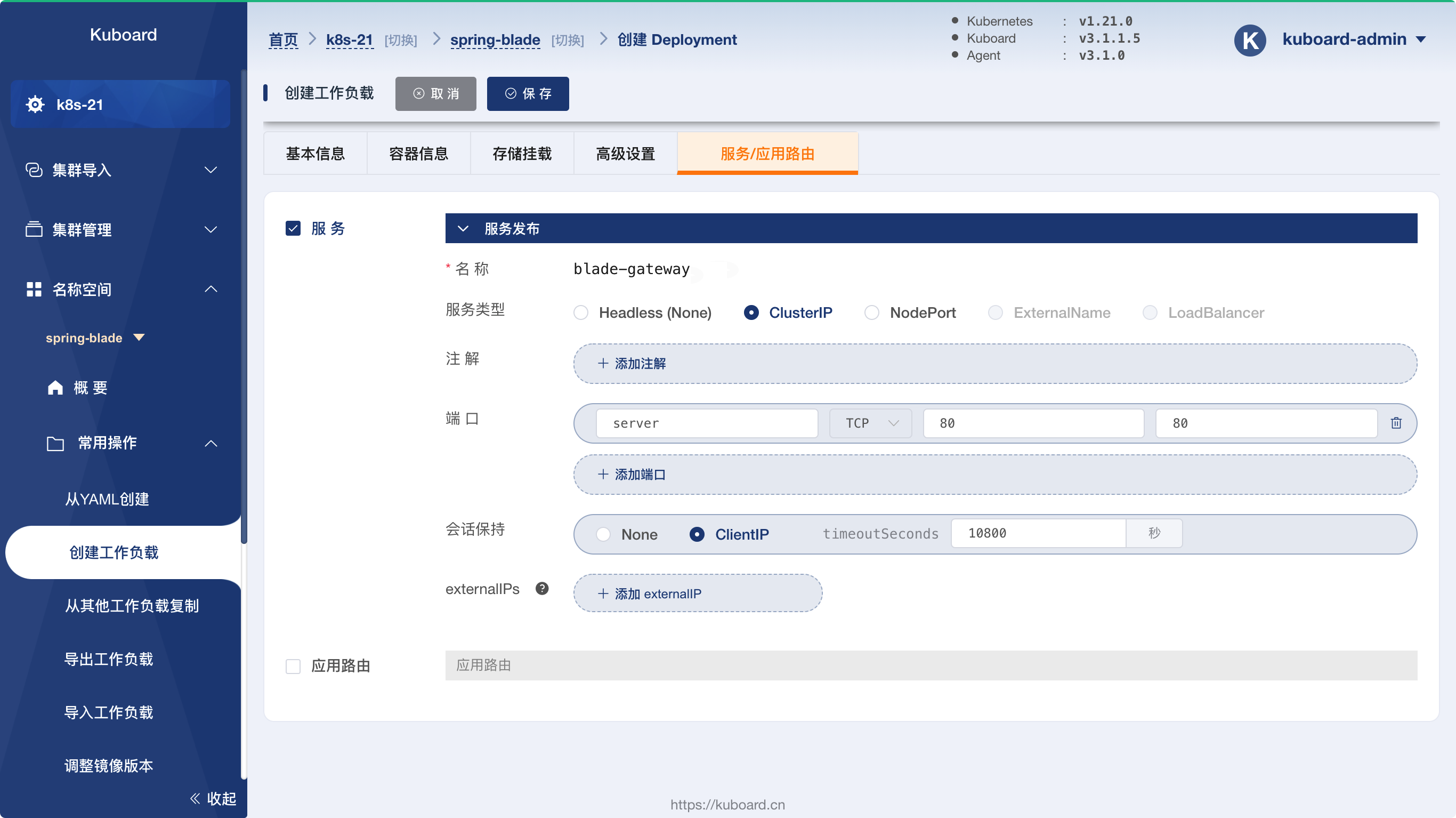

  • 切换到 服务/应用路由 标签页，如下图所示：

    并填写表单：

    字段名称 字段值 备注
    服务类型 ClusterIP ClusterIP，以便 saber-web 的 nginx 可以将 api 请求反向代理到 http://blade-gateway:80
    端口
    		 server TCP 80 80
    		 将容器的 80 端口映射到 Service 的 80 端口

    image-20210503220054714

  • 点击 保存 按钮，完成 blade-gateway Deployment 的创建

# 验证部署结果

按照下面的步骤，可以验证 blade-gateway 是否已经成功启动：

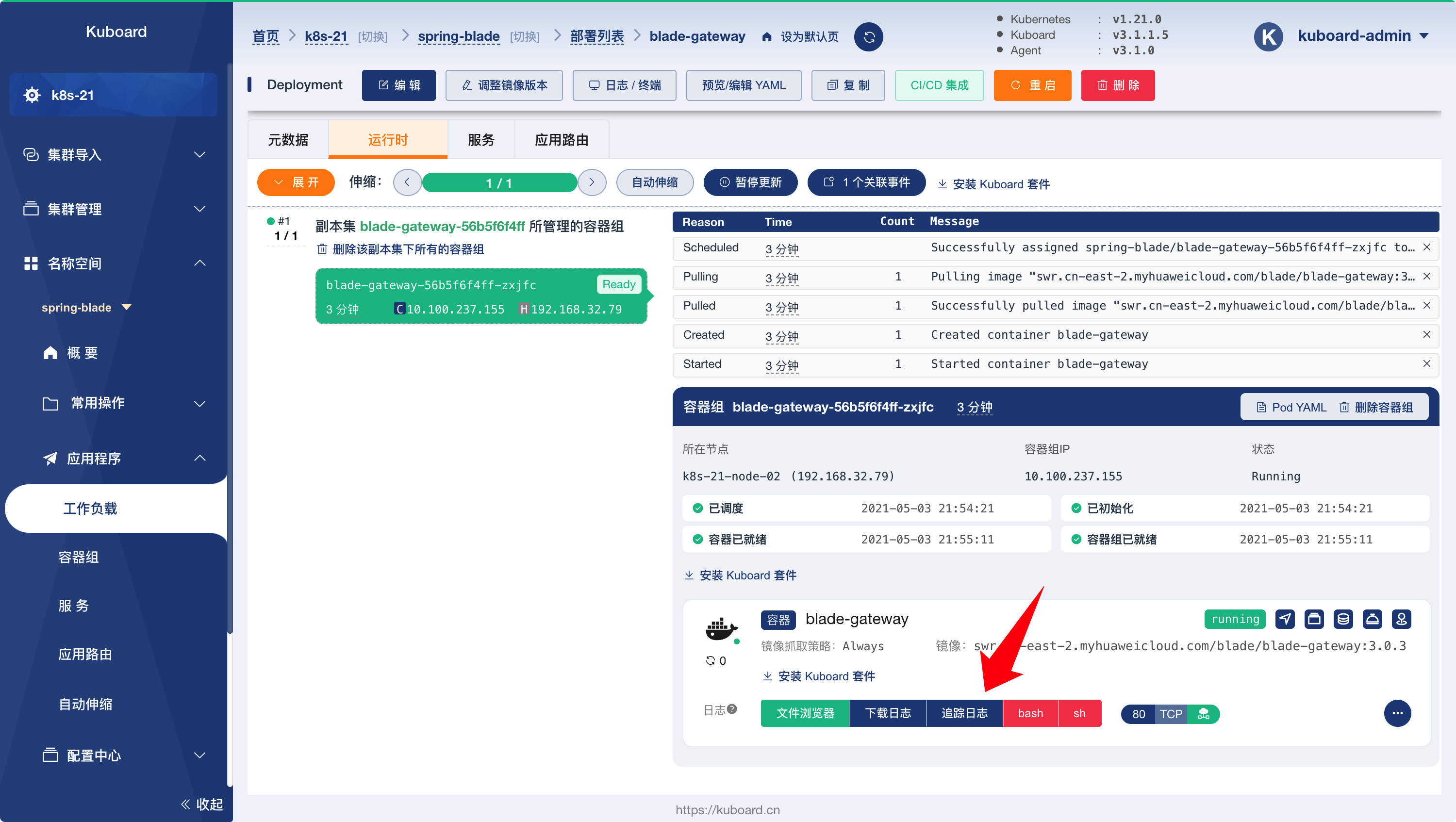

  • 在上面的步骤中，完成 Deployment 的保存以后，将会进入该 Deployment 的详情页面，如下图所示：

    image-20210503215741162

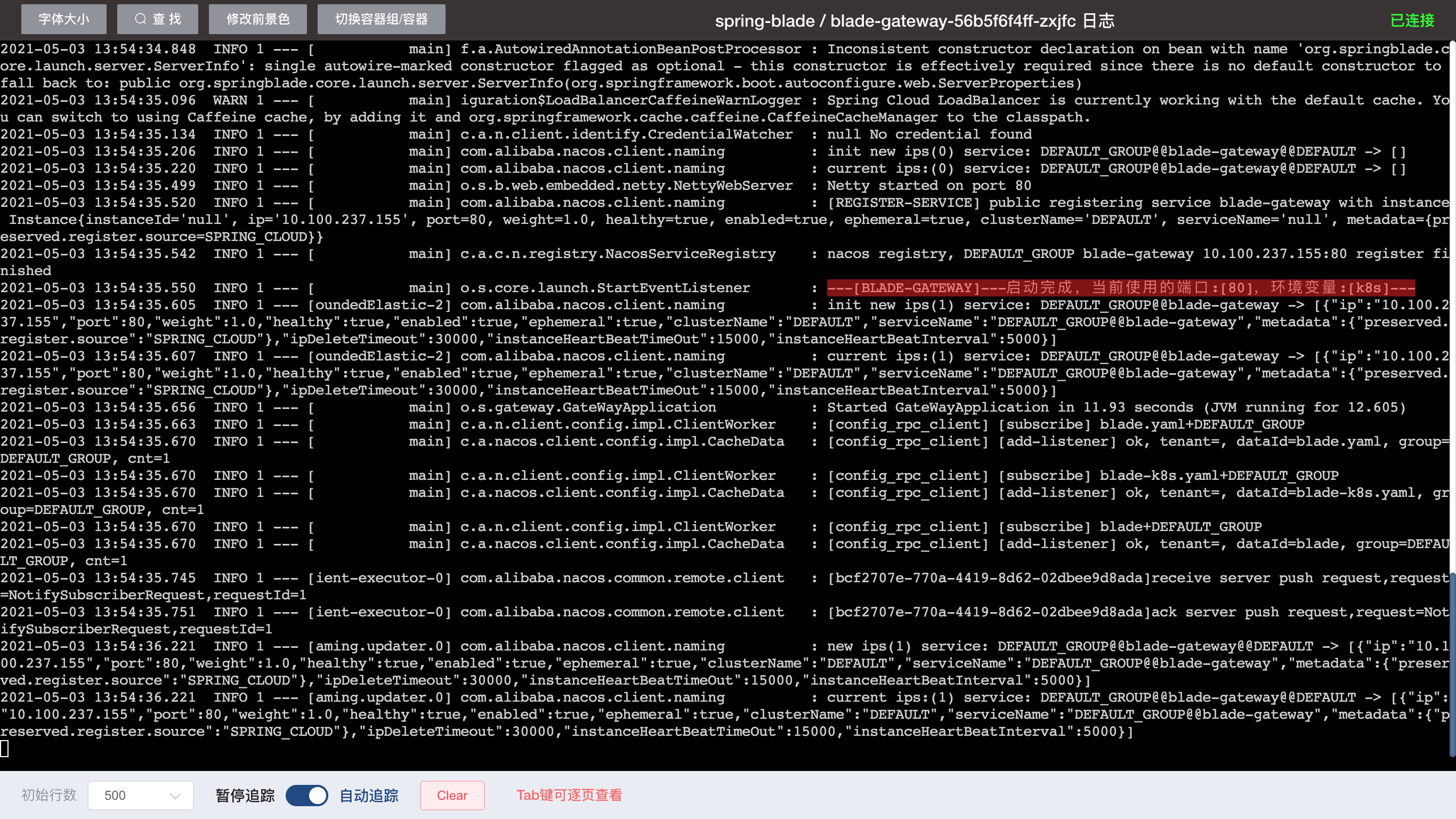

  • 点击上图中的 追踪日志 按钮，可以看到 blade-gateway 的日志信息，如下图所示，日志将提示：

    ---[BLADE-GATEWAY]---启动完成，当前使用的端口:[80]，环境变量:[k8s]---
    1

    image-20210503220711880

# 验证 blade-gateway 已经成功注册到 nacos

按照下面的步骤，可以验证 blade-gateway 是否已经成功注册到 nacos 服务注册中心：

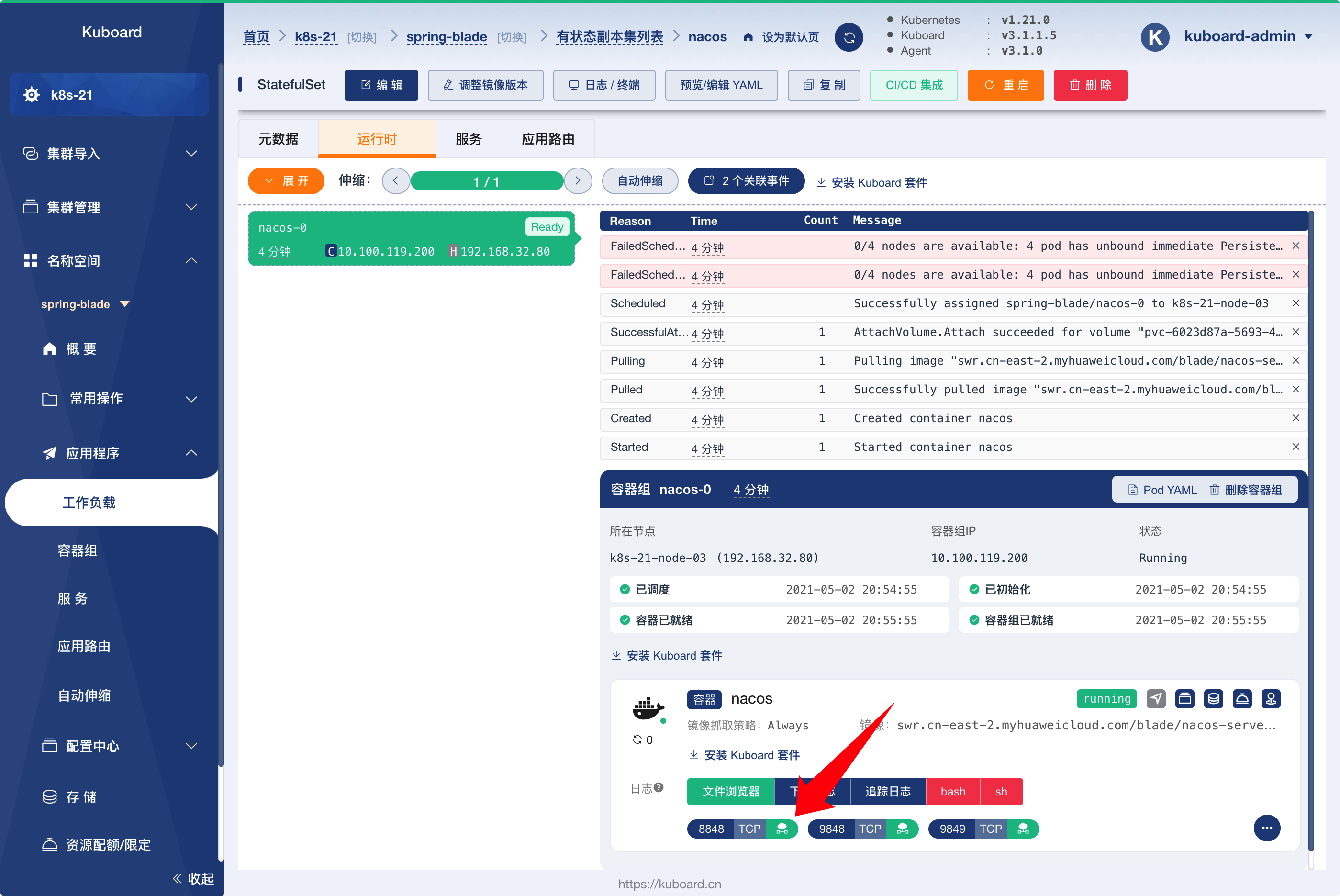

  • 切换到 nacos StatefulSet 的详情页，如下图所示：

    image-20210502205924106

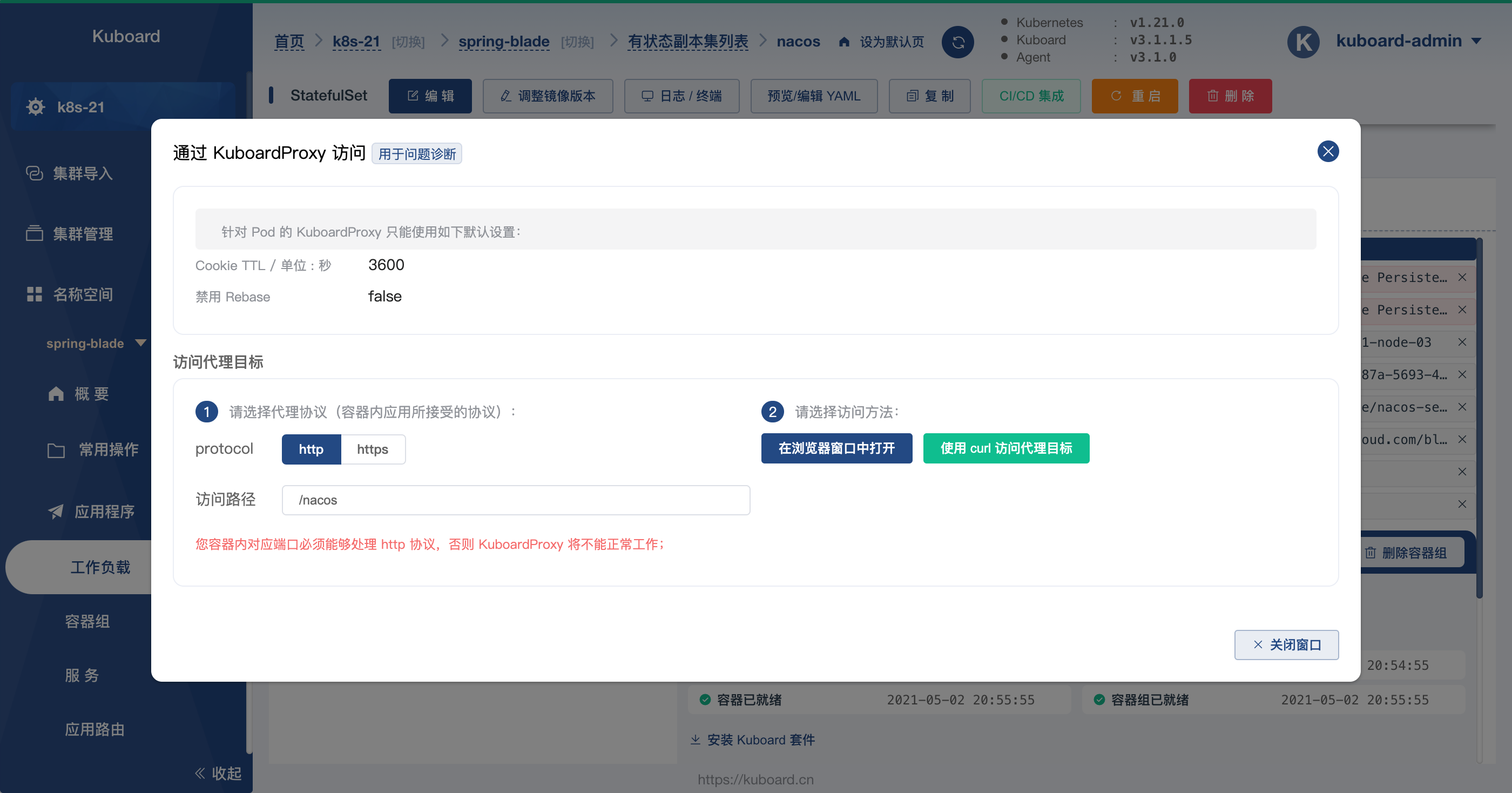

  • 点击上图中，容器端口 8848 后面对应的绿色图标，如下图所示：

    修改 访问路径 字段为 /nacos；

    image-20210502210356041

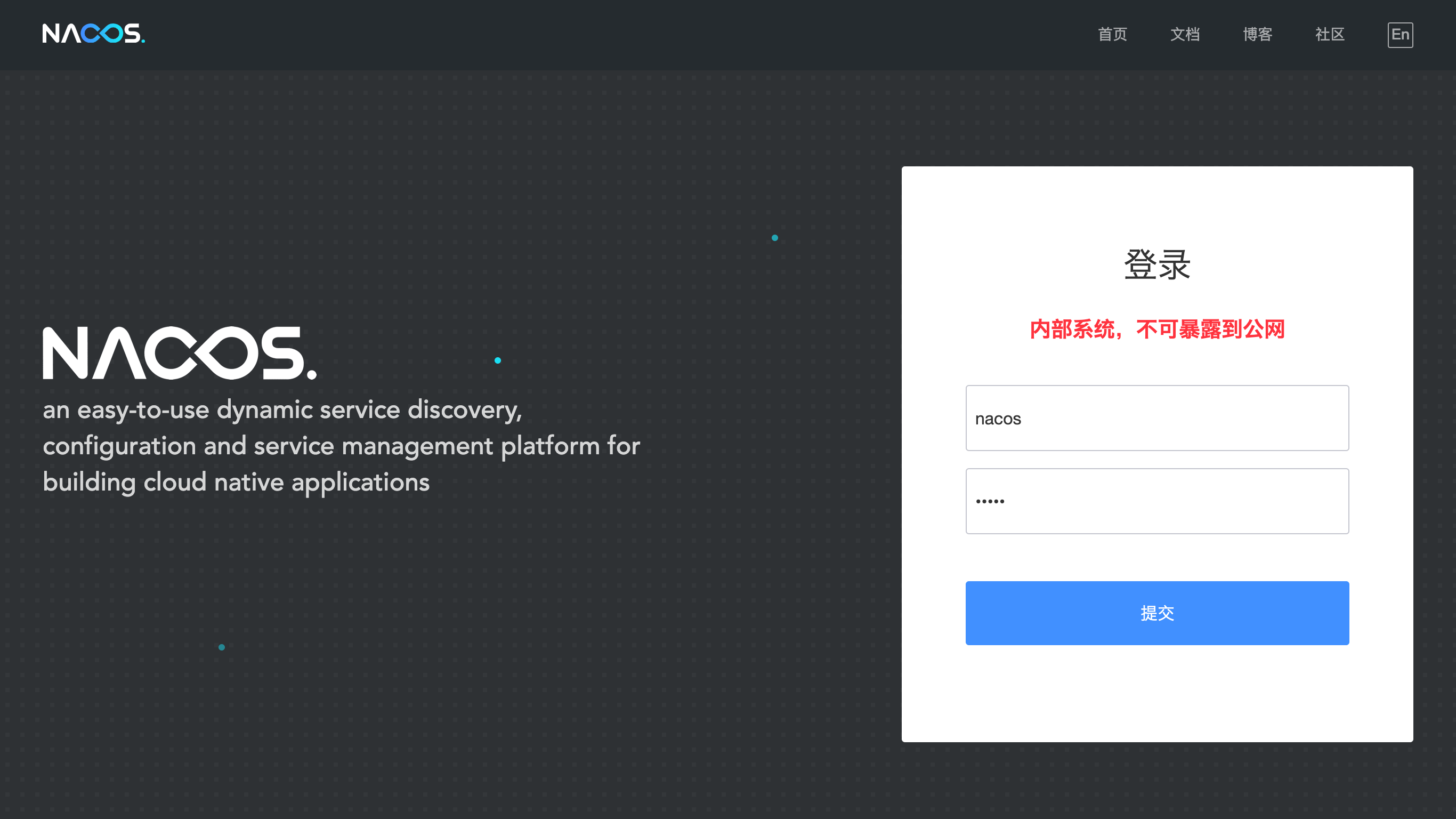

  • 在上图中修改 访问路径 字段后，点击 在浏览器窗口打开 按钮，将会打开一个新的窗口，如下图所示：

    填写登录信息：

    用户名：nacos

    密码： nacos

    image-20210502210647992

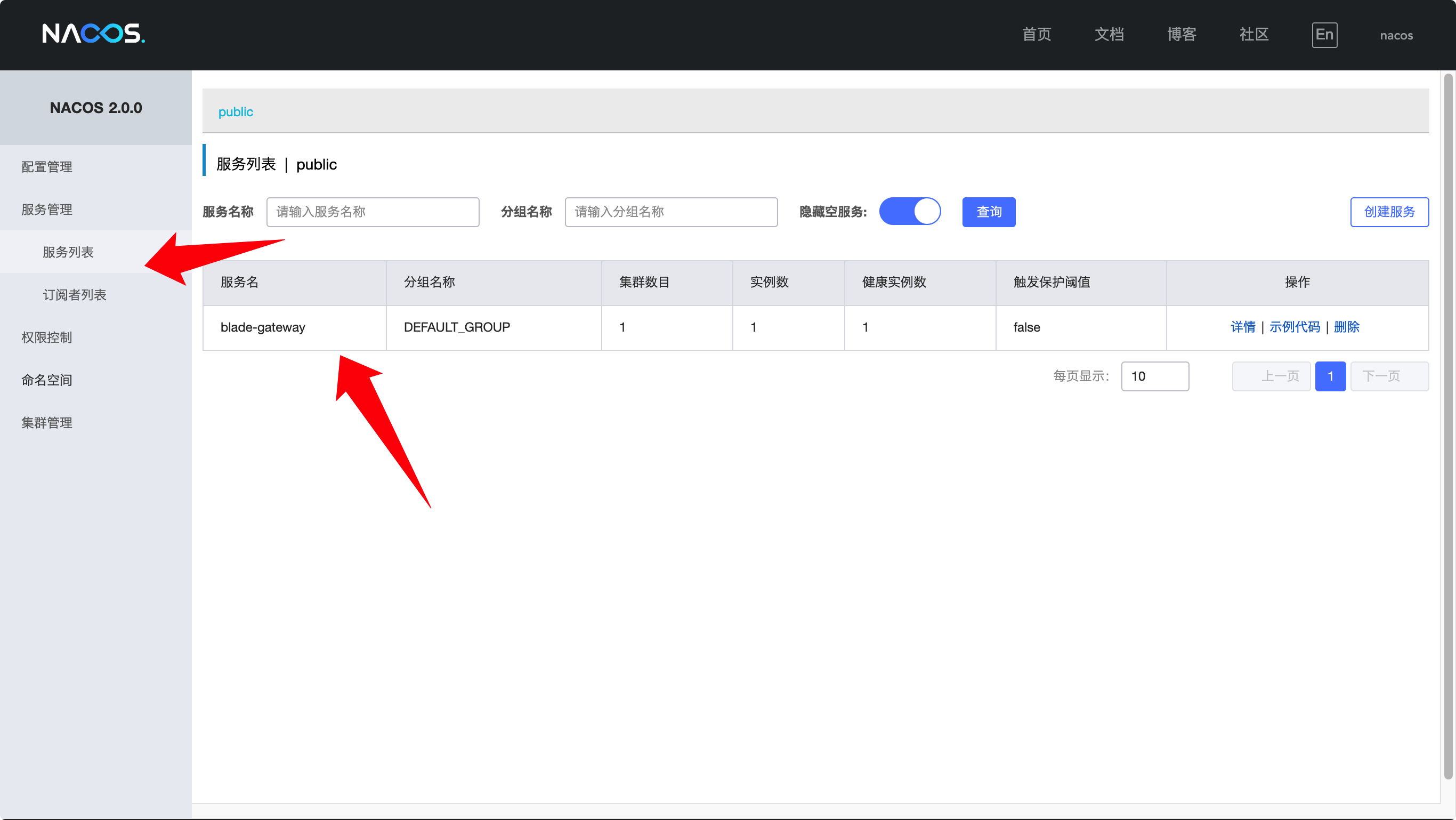

  • 在上图中点击 提交 按钮，完成 nacos 登录，并切换到 服务管理 --> 服务列表 菜单项， 如下图所示：

    image-20210503220918194

    服务列表中出现 blade-gateway，则我们可以认为 blade-gateway 已经部署成功。

    下一步，请 部署 swagger
