# 部署 nacos

前提条件

部署 nacos 之前，请确保

# 创建 StatefulSet

按照如下步骤创建 nacos-mysql StatefulSet：

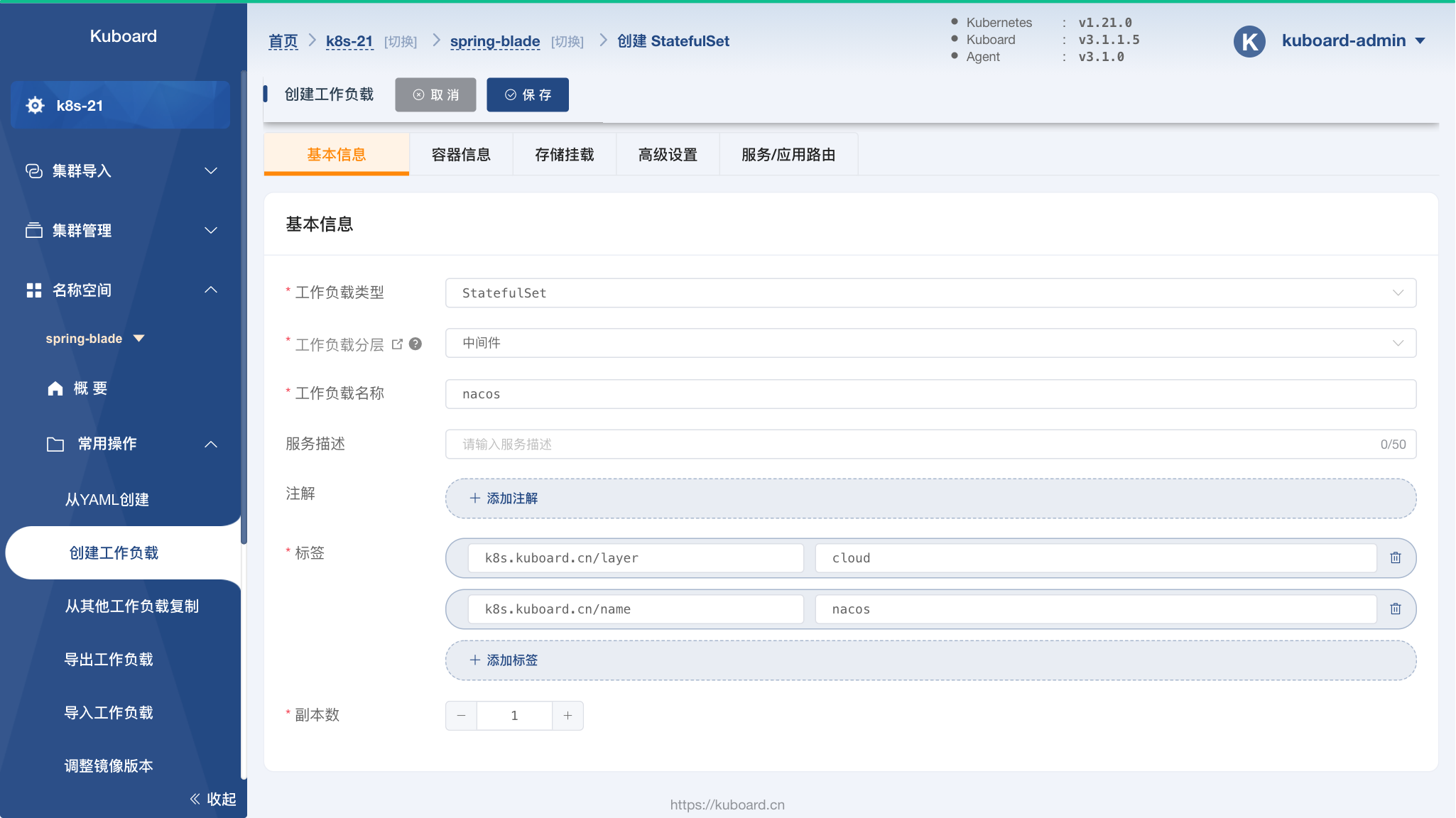

  • 在 Kuboard 界面进入名称空间 spring-blade 之后，点击菜单 名称空间 -> spring-blade -> 常用操作 -> 创建工作负载 ，如下图所示：

    并填写表单：

    字段名称 字段值 备注
    工作负载类型 StatefulSet
    工作负载分层 持久层 填写后将自动添加 k8s.kuboard.cn/layer 标签
    工作负载名称 nacos 填写后将自动添加 k8s.kuboard.cn/name 标签
    副本数 1

    image-20210502165610161

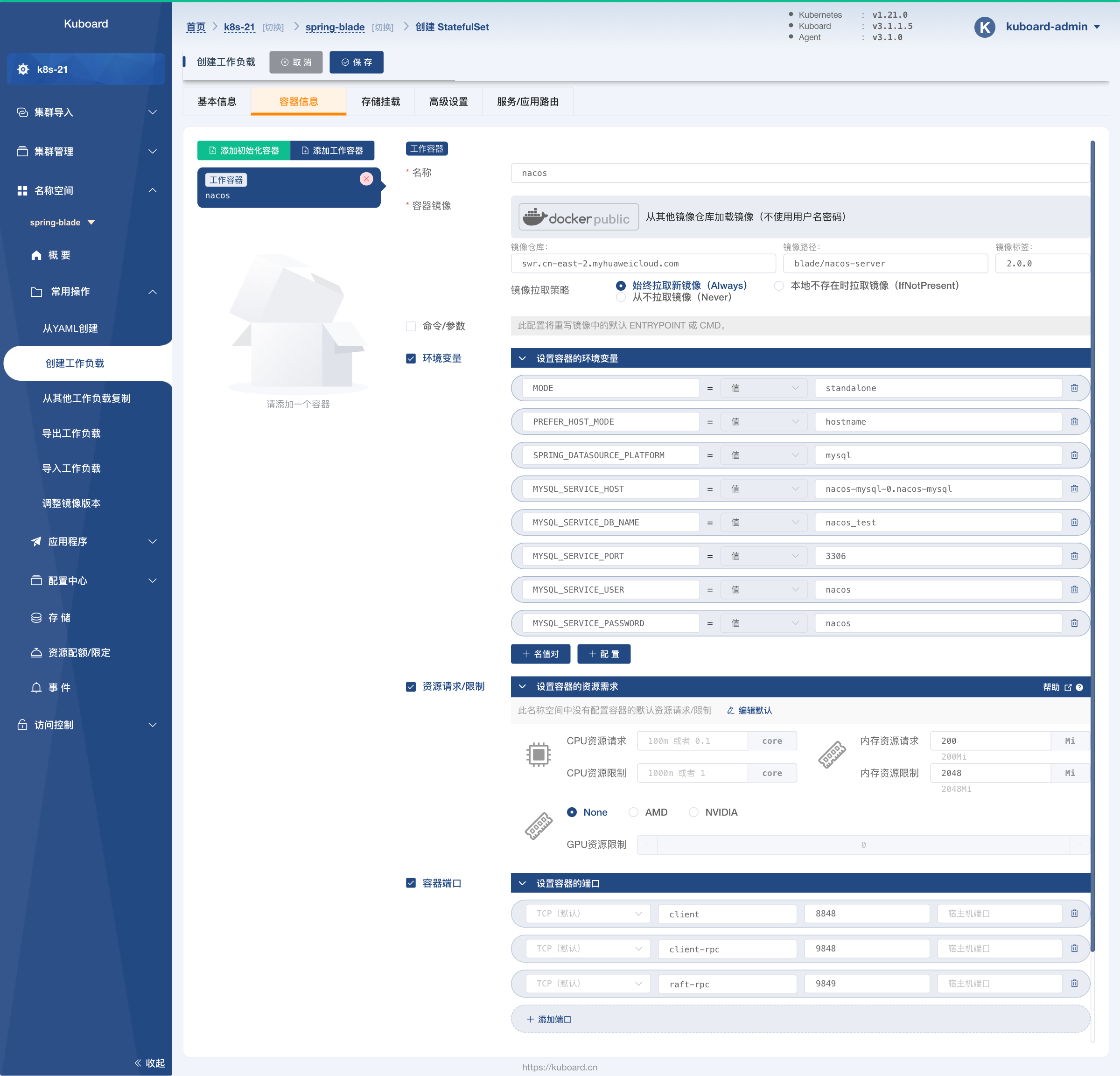

  • 切换到 容器信息 标签，如下图所示：

    点击左侧的 添加工作容器 按钮，添加一个工作容器，并填写表单：

    字段名称 字段值 备注
    名称 nacos
    容器镜像 从其他镜像仓库加载镜像（不使用用户名密码）
    容器镜像-->镜像仓库 swr.cn-east-2.myhuaweicloud.com
    容器镜像-->镜像路径 blade/nacos-server
    容器镜像-->镜像标签 2.0.0
    镜像拉取策略 始终拉取新镜像（Always）
    环境变量 MODE = standalone
    PREFER_HOST_MODE = hostname
    SPRING_DATASOURCE_PLATFORM = mysql
    MYSQL_SERVICE_HOST = nacos-mysql-0.nacos-mysql
    MYSQL_SERVICE_DB_NAME = nacos_test
    MYSQL_SERVICE_PORT = 3306
    MYSQL_SERVICE_USER = nacos
    MYSQL_SERVICE_PASSWORD = nacos    		 类型为 值，点击 名值对
    按钮可添加一组
    资源请求/限制 内存资源请求：200Mi
    内存资源限制：2048Mi
    容器端口 client 8848
    client-rpc 9848
    raft-rpc 9849

    image-20210502170037521

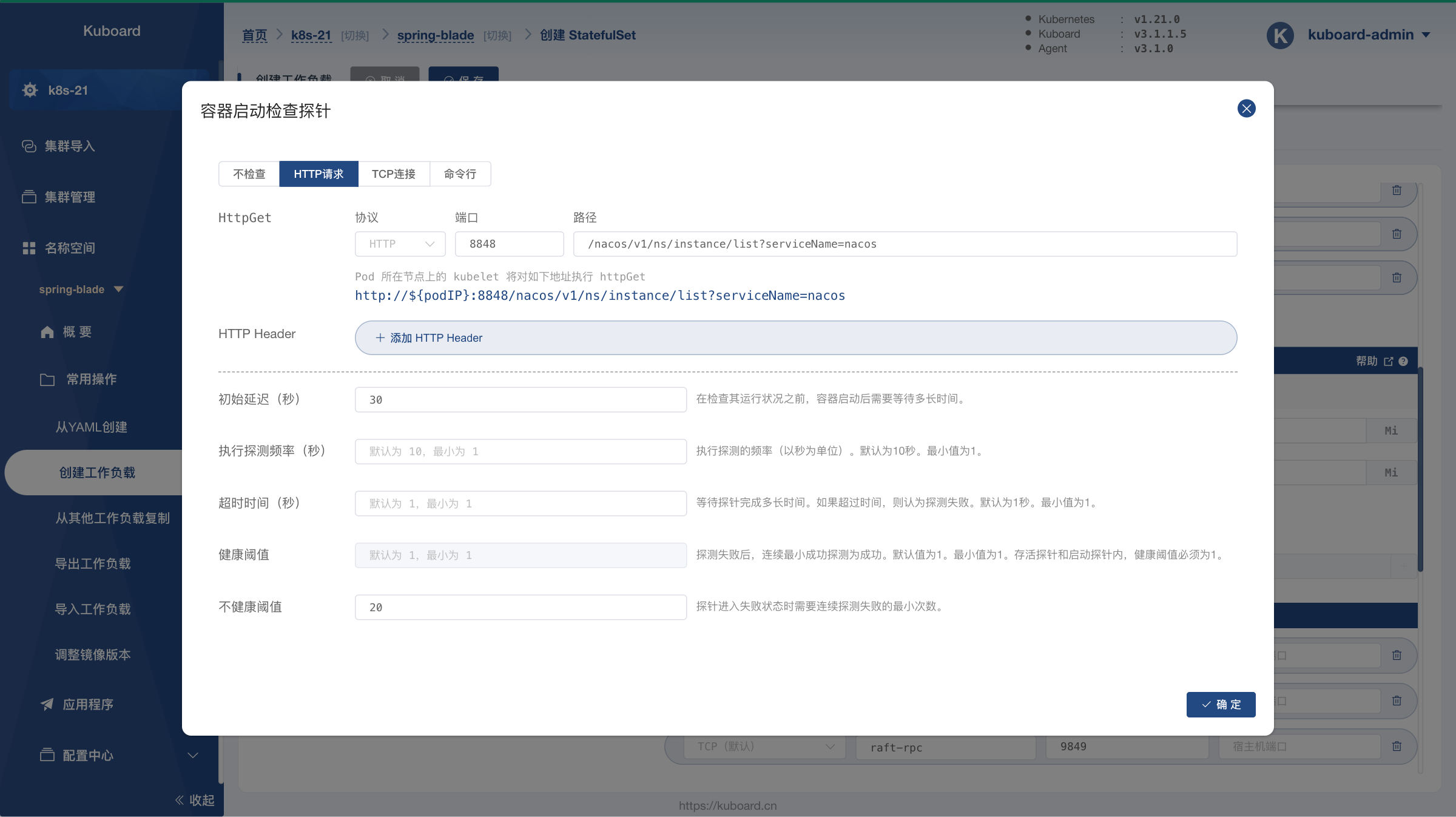

    点击 容器启动检查探针 的 启用 按钮：

    并填写表单：

    字段名称 字段值 备注
    探针类型 HTTP请求
    HttpGet 端口 8848
    路径/nacos/v1/ns/instance/list?serviceName=nacos
    初始延迟（秒） 30
    不健康阈值 20 执行探测频率 * 不健康阈值 = 10 * 20 = 200秒，容器创建 200 秒后，HttpGet http://${podIP}:8848/nacos/v1/ns/instance/list?serviceName=nacos 如果仍未执行成功，kubelet 将认为该容器启动失败，并强制重启该容器。

    image-20210502170212388

    按照同样的方式，启用 容器存活检查探针 ，表单内容如下所示：

    字段名称 字段值 备注
    探针类型探针类型 HTTP请求
    HttpGetCommand 端口 8848
    路径 /nacos/v1/ns/instance/list?serviceName=nacos
    初始延迟（秒） 30
    不健康阈值 3 连续3此失败后，kubelet 将认为该容器已经不健康，并强制重启该容器

    按照同样的方式，启用 容器就绪检查探针 ，表单内容如下所示：

    字段名称 字段值 备注
    探针类型探针类型 HTTP请求
    HttpGetCommand 端口 8848
    路径 /nacos/v1/ns/instance/list?serviceName=nacos
    初始延迟（秒） 30
    健康阈值 2 探针连续执行成功 2 次以后，kubelet 认为该容器已就绪，并将其添加到对应 Service （如果有）的 Endpoint 中，Service 此时可以分发流量到该容器
    不健康阈值 3 探针连续执行失败 3 此以后，kubelet 认为该容器已经不健康，并强制重启该容器

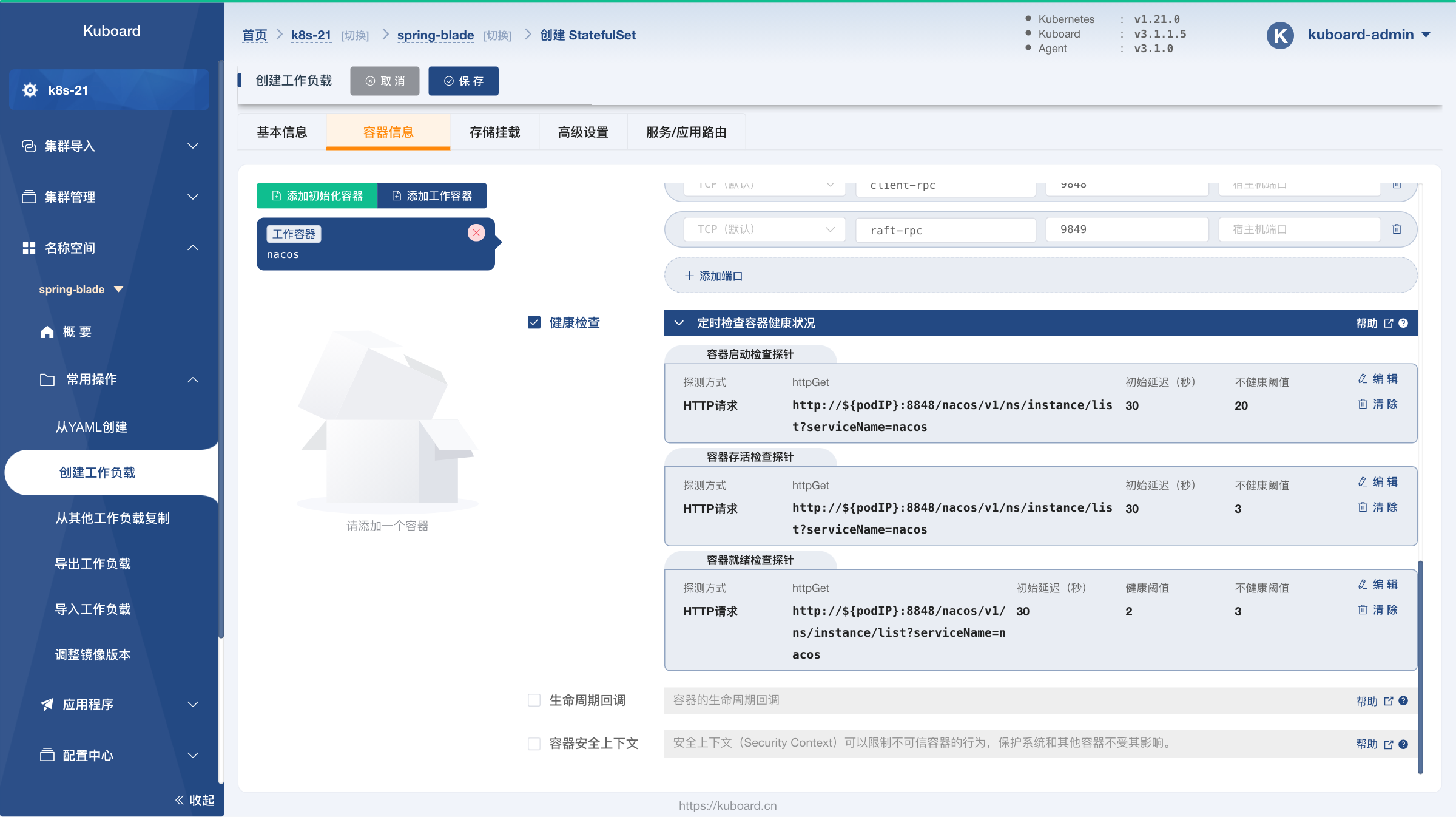

    完成 健康检查 的设置以后，界面截图如下所示：

    image-20210502171300961

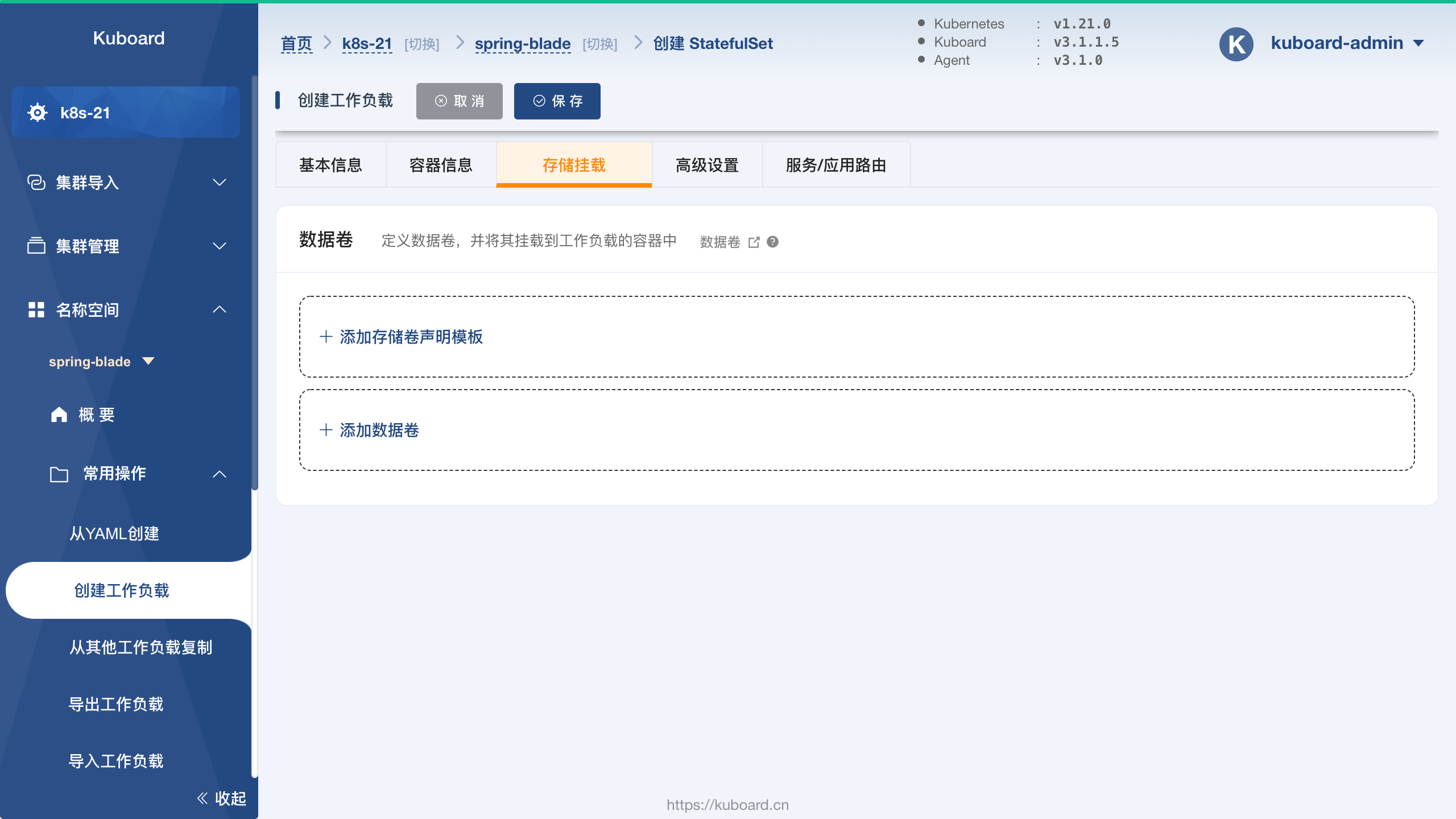

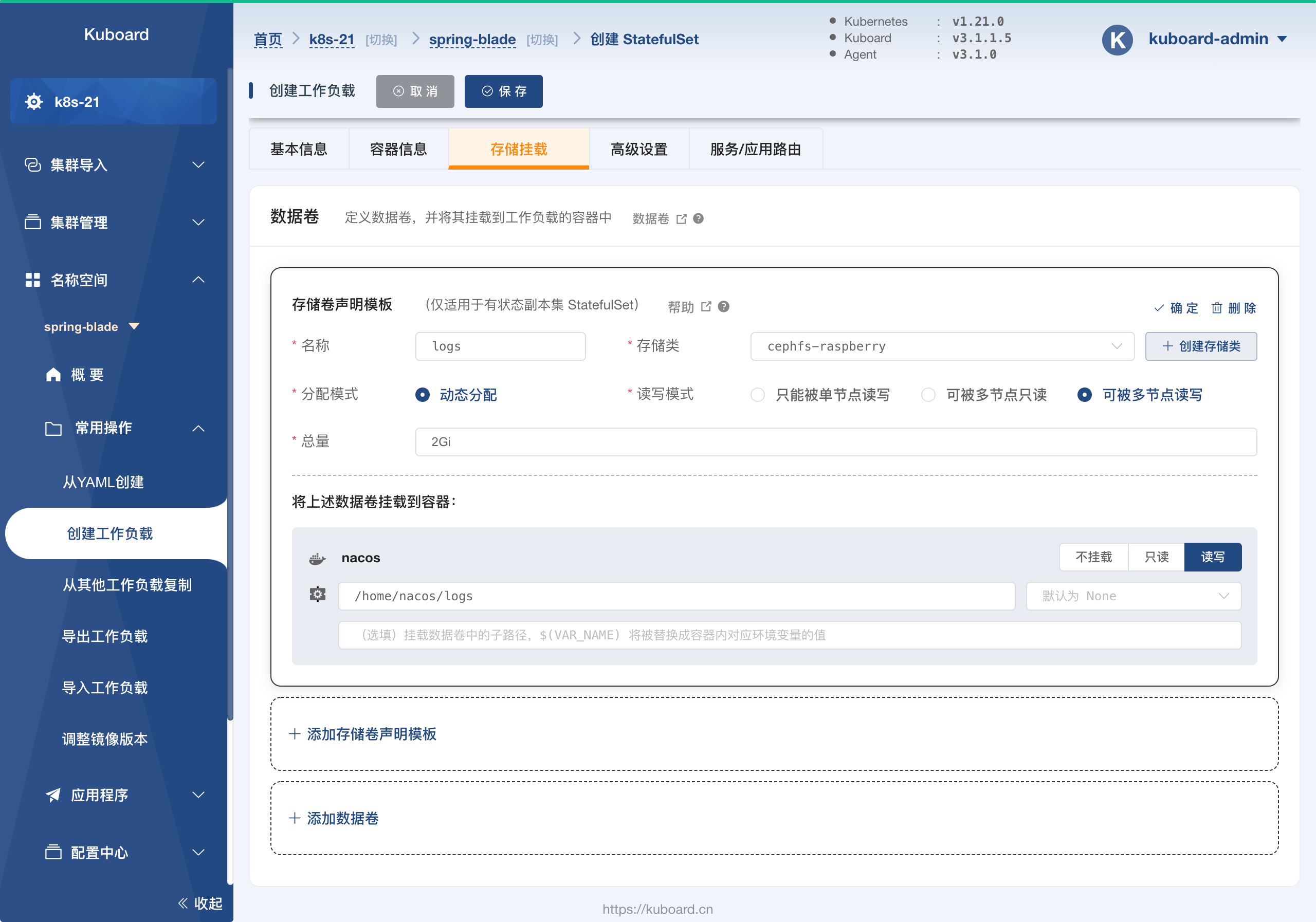

  • 切换到 存储挂载 标签页，如下图所示： image-20210501191649020 点击上图中 添加存储卷声明模板 按钮，如下图所示：

    填写表单：

    字段名称 字段值 备注
    名称 logs
    存储类 cephfs-raspberry * 下拉选择，根据您集群环境的不同，此参数的值可以
    不一样，但是对应的存储类必须为有效的存储类，并
    能够动态提供存储卷
    分配模式 动态分配
    读写模式 可被多节点读写
    总量 2Gi
    nacos容器中的挂载类型 读写
    nacos容器中的挂载路径 /home/nacos/logs Nacos 存储日志的位置。StatefuSet 的 存储卷声明模板 会为每个容器组分配一个存储卷声明，以便存在多个 nacos 副本时，每个副本的日志文件不会产生冲突。

    image-20210502171521627

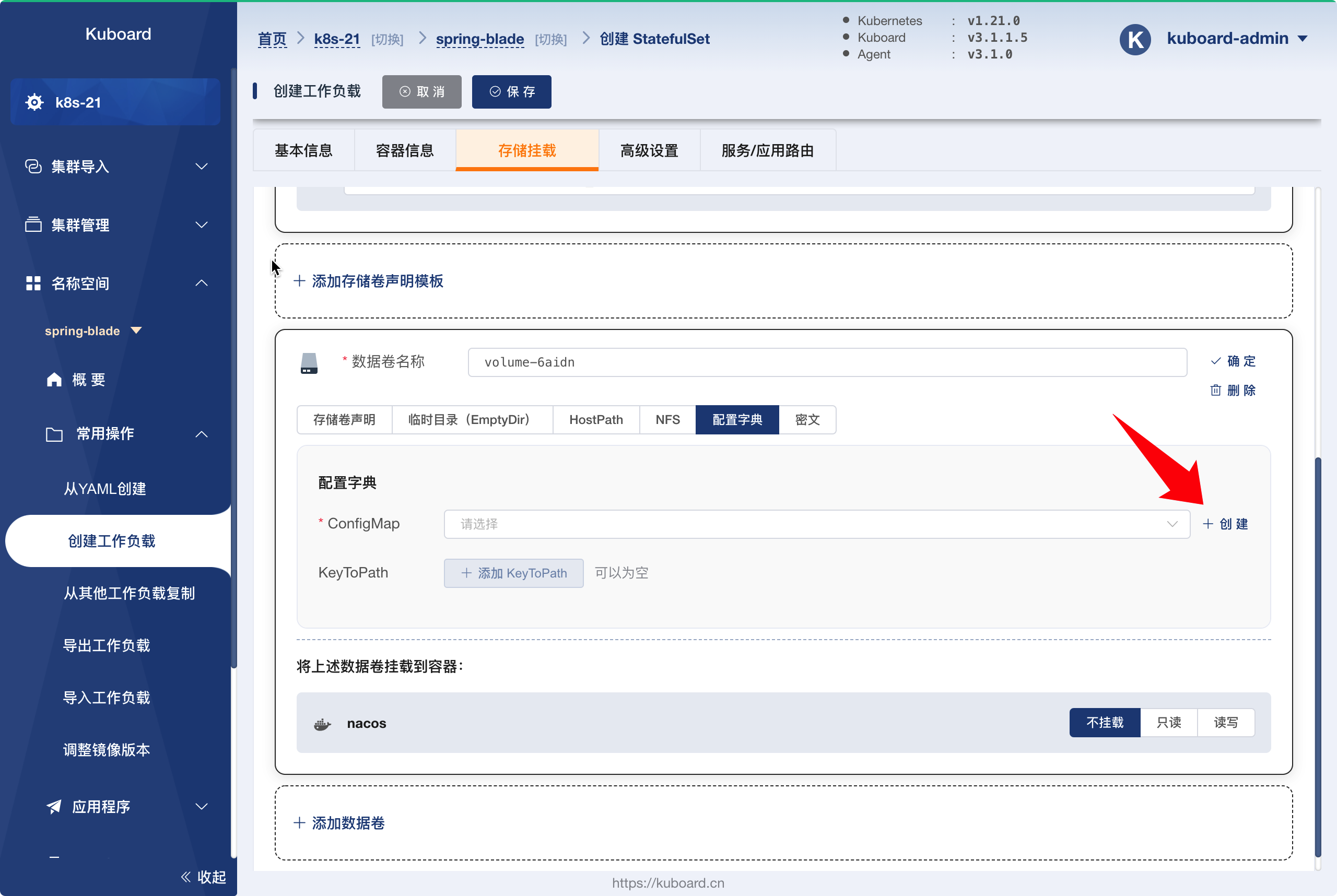

    点击上图中 添加数据卷 按钮，如下图所示：

    image-20210502171857250

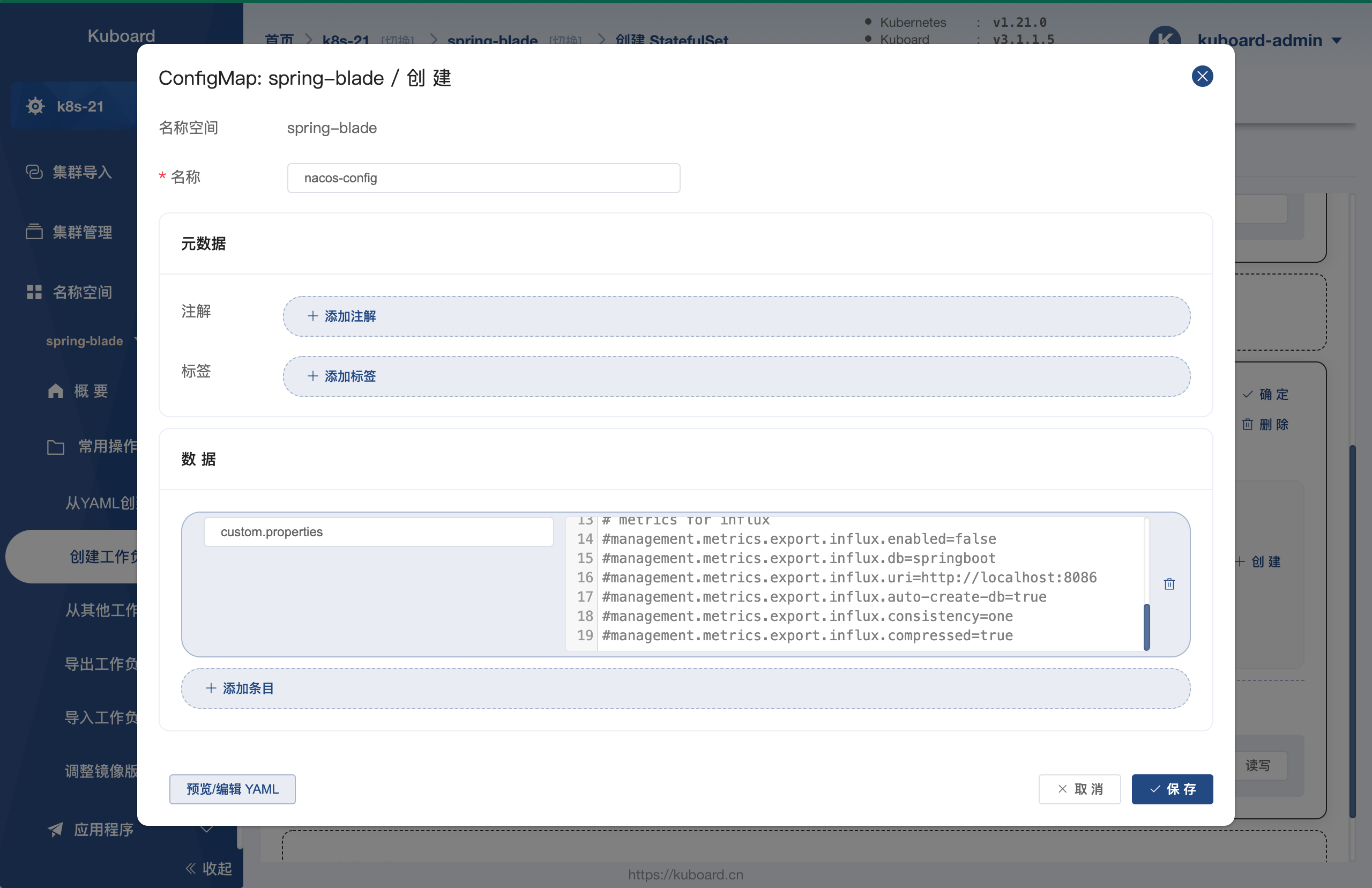

    在上图中切换到 配置字典 标签页，并点击 创建 按钮，如下图所示：

    填写表单：

    字段名称 字段值 备注
    名称 nacos-config 配置字典的名称
    数据 custom.properties
    #spring.security.enabled=false
    #management.security=false
    #security.basic.enabled=false
    #nacos.security.ignore.urls=/**
    #management.metrics.export.elastic.host=http://localhost:9200
    # metrics for prometheus
    management.endpoints.web.exposure.include=*

    # metrics for elastic search
    #management.metrics.export.elastic.enabled=false
    #management.metrics.export.elastic.host=http://localhost:9200

    # metrics for influx
    #management.metrics.export.influx.enabled=false
    #management.metrics.export.influx.db=springboot
    #management.metrics.export.influx.uri=http://localhost:8086
    #management.metrics.export.influx.auto-create-db=true
    #management.metrics.export.influx.consistency=one
    #management.metrics.export.influx.compressed=true
    		 nacos的配置文件内容作为
    custom.properties 的取值

    image-20210502174047675

    点击上图中的 保存 按钮，将完成配置字典 nacos-config 的创建，您也可以在菜单 名称空间 -> spring-blade -> 配置中心 -> 配置字典 中管理刚才创建的配置字典。

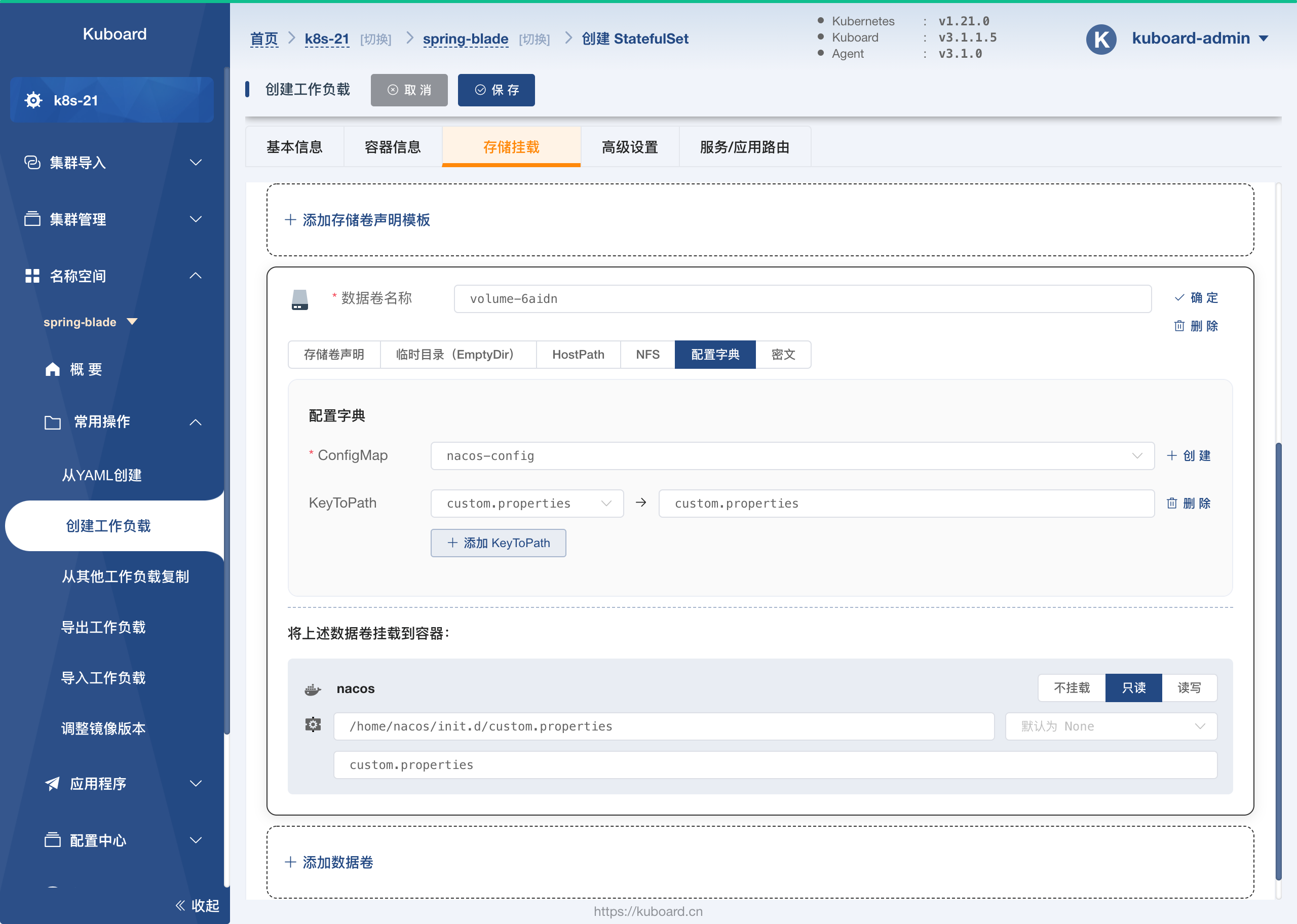

    完成配置字典 nacos-config 的创建后，该对话框将关闭，我们继续完善 StatefulSet 的数据卷配置，如下图所示：

    填写表单：

    字段名称 字段值 备注
    名称 volume-6aidn 自动生成的名称即可
    数据卷类型 配置字典
    分配模式 动态分配
    读写模式 可被多节点读写
    总量 2Gi
    nacos容器中的挂载类型 只读
    nacos容器中的挂载路径 /home/nacos/init.d/custom.properties
    nacos容器中的挂载子路径 custom.properties

    image-20210502201519030

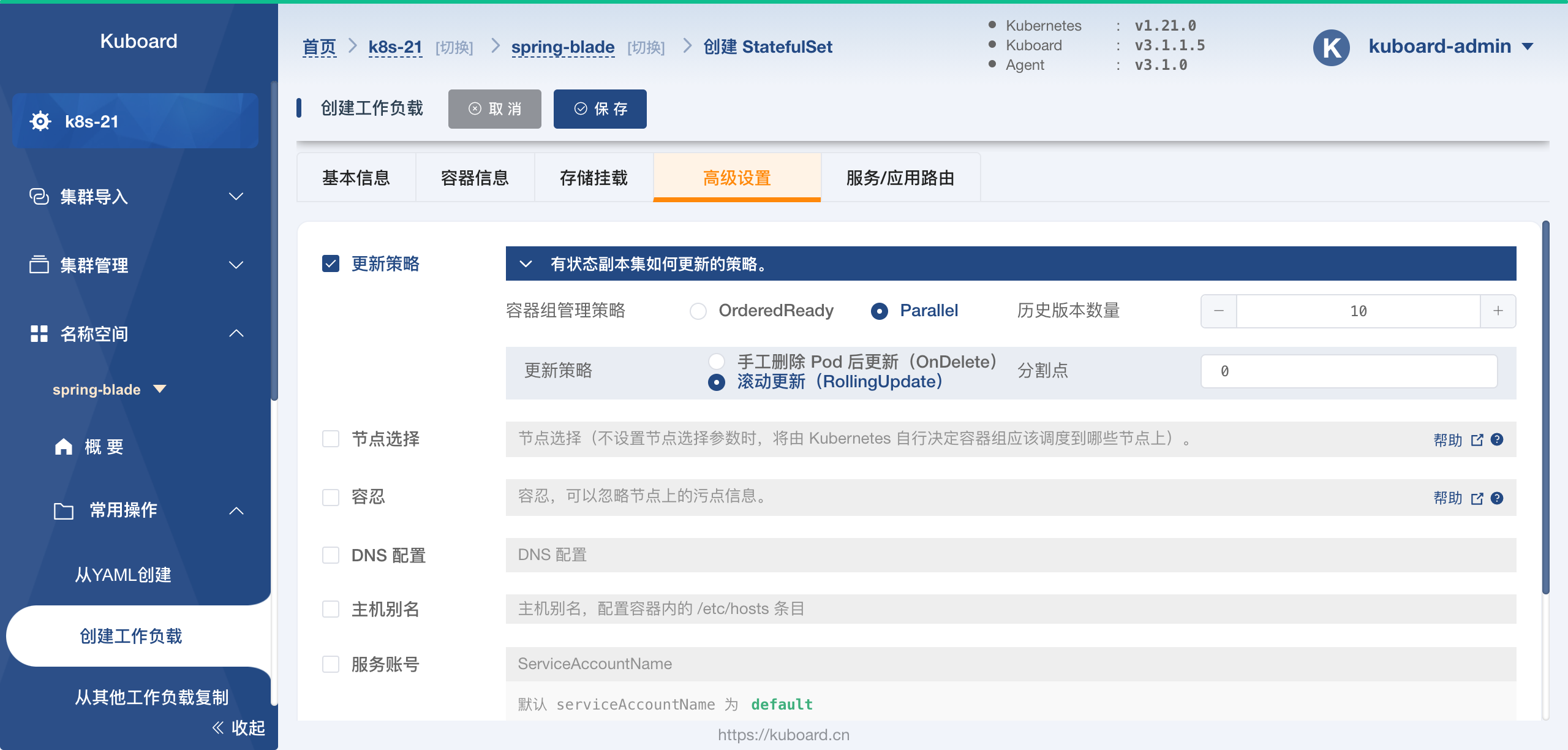

  • 切换到 高级设置 标签页，如下图所示

    并填写表单：

    字段名称 字段值 备注
    容器组管理策略 Parallel 不按容器组的序号顺序更新容器组。（此为测试环境，mysql 只部署
    一个副本，不考虑主从的情况，否则此参数不能选择 Parallel）
    历史版本数量 10
    更新策略 滚动更新（RollingUpdate）
    分割点 0 从序号为 0 的容器组开始更新 StatefulSet 中的所有容器组

    image-20210502194959055

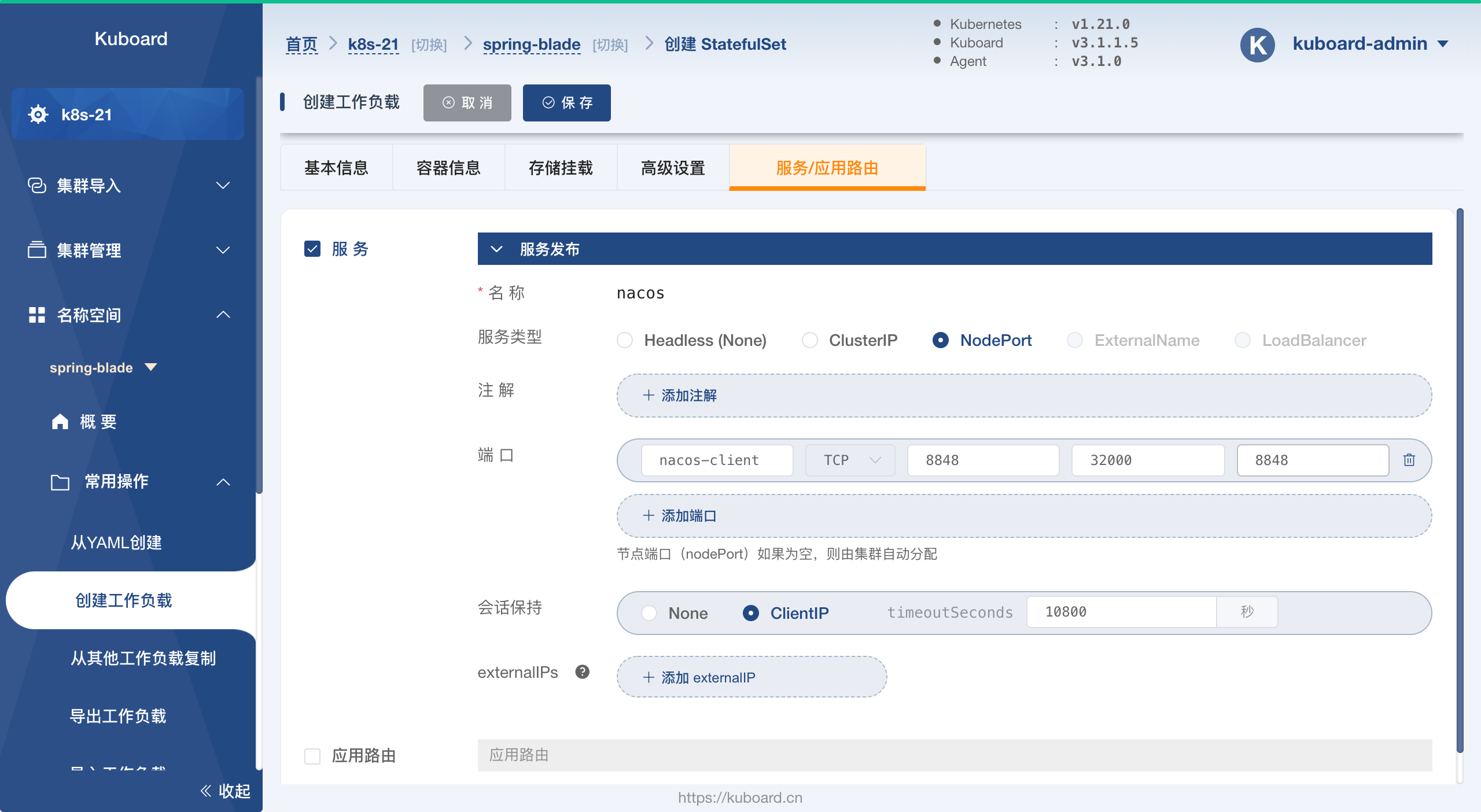

  • 切换到 服务/应用路由 标签页，如下图所示：

    并填写表单：

    字段名称 字段值 备注
    服务类型 NodePort NodePort 类型的Service，可以将容器端口映射到集群中任意节点的节点端口
    端口 端口名称： nacos-client
    协 议：TCP
    服务端口： 8848
    节点端口： 32000
    容器端口： 8848
    		将容器的 8848 端口映射到 Service 的 8848 端口以及任意节点的 32000 端口
    会话保持 ClientIP
    timeoutSeconds：10800

    image-20210502200325168

  • 点击 保存 按钮，依据界面提示完成保存操作

# 验证部署结果

  • 在上面的步骤中，完成 StatefulSet 的保存以后，将会进入该 StatefulSet 的详情页，如下图所示：

    • 启动过程中，会看到两个 FailedSchedule 事件，是因为 StatefulSet 存储卷声明模板 指定的 存储卷声明 尚未成功创建和绑定，只要对应的存储类是没有问题的，稍等片刻即可；

    image-20210502205924106

  • 点击上图中，容器端口 8848 后面对应的绿色图标，如下图所示：

    修改 访问路径 字段为 /nacos；

    image-20210502210356041

  • 在上图中修改 访问路径 字段后，点击 在浏览器窗口打开 按钮，将会打开一个新的窗口，如下图所示：

    填写登录信息：

    用户名：nacos

    密码： nacos

    image-20210502210647992

  • 在上图中点击 提交 按钮，完成 nacos 登录，如下图所示：

    image-20210502211147897

    KuboardProxy 的使用

    • 在本例中，我们使用 KuboardProxy 访问 Nacos 的界面，然而，这种访问方式在绝大多数情况下是可以满足使用要求的（尤其是接口调用测试时），但并不是完美的，因为少部分应用可能会使用绝对路径来加载静态资源。例如 Nacos 就从路径 /nacos/console-ui/public/icons/icon-font.woff 加载一些图标，但是 KuboardProxy 必须把应用重新指向了一个比较长的相对路径才能工作；在缺失 icon-font.woff 静态资源的情况下，Nacos 界面中的部分图标不能正常显示（例如上图红色箭头指向的按钮中，原本有一个加号图标），但是所有的应用功能仍然能够正常操作。

    • 按照本文描述的 Nacos 部署方式，您也可以用下面的地址访问 Nacos 界面：

      http://任意节点IP地址:32000/nacos

  • 至此，我们可以认为 nacos 部署成功。

    下一步，请 导入配置到 nacos
