# 安装Kubernetes Dashboard

参考文档: Web UI (Dashboard)

Kubernetes Dashboard 是 Kubernetes 的官方 Web UI。使用 Kubernetes Dashboard,您可以:

  • 向 Kubernetes 集群部署容器化应用
  • 诊断容器化应用的问题
  • 管理集群的资源
  • 查看集群上所运行的应用程序
  • 创建、修改Kubernetes 上的资源(例如 Deployment、Job、DaemonSet等)
  • 展示集群上发生的错误

例如:您可以伸缩一个 Deployment、执行滚动更新、重启一个 Pod 或部署一个新的应用程序

以上文字翻译自 Kubernetes 官方文档。Kuboard 的定位和 Dashboard 是相似的,主要的区别 在于:

  • Kuboard 关注微服务参考架构的视角对界面进行组织,参考 Kuboard 简介
  • Kuboard 中,不需要手工编写 YAML 文件,进一步降低 K8S 使用难度,提高便捷性
  • Kuboard 可以导出整个微服务架构的部署信息,并在新的名称空间/集群导入配置信息
  • Kuboard 的一个发展方向是,提供内建的 监控套件(目前的全局监控套件成熟度比较高)

为了帮助大家选择适合自己的工具,本文将详细描述如何在 Kubernetes 集群中安装 Kubernetes Dashboard。

# 安装

执行如下命令,以安装 Kubernetes Dashboard

kubectl apply -f https://raw.githubusercontent.com/kubernetes/dashboard/v2.0.0-beta5/aio/deploy/recommended.yaml
1

如果访问不了该 yaml 文件,请使用下面的命令,效果是等价的

kubectl apply -f https://kuboard.cn/install-script/k8s-dashboard/v2.0.0-beta5.yaml
1

# 访问

Kubernetes Dashboard 当前,只支持使用 Bearer Token登录。 由于 Kubernetes Dashboard 默认部署时,只配置了最低权限的 RBAC。因此,我们要创建一个名为 admin-user 的 ServiceAccount,再创建一个 ClusterRolebinding,将其绑定到 Kubernetes 集群中默认初始化的 cluster-admin 这个 ClusterRole。

更多关于权限管理的信息,请参考 Using RBAC Authorization

  • 创建 Service Account 和 ClusterRoleBinding

    使用 kubeadm 安装集群时,默认创建了 ClusterRole cluster-admin。此时我们可以直接为刚才的 ServiceAccount 创建 ClusterRoleBinding。

    apiVersion: v1
    kind: ServiceAccount
    metadata:
      name: admin-user
      namespace: kubernetes-dashboard

    ---
    apiVersion: rbac.authorization.k8s.io/v1
    kind: ClusterRoleBinding
    metadata:
      name: admin-user
    roleRef:
      apiGroup: rbac.authorization.k8s.io
      kind: ClusterRole
      name: cluster-admin
    subjects:
    - kind: ServiceAccount
      name: admin-user
      namespace: kubernetes-dashboard

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19

    执行如下命令可创建 ServiceAccount 和 ClusterRoleBinding

    kubectl apply -f https://kuboard.cn/install-script/k8s-dashboard/auth.yaml

    1
  • 获取Bearer Token

    执行命令:

    kubectl -n kubernetes-dashboard describe secret $(kubectl -n kubernetes-dashboard get secret | grep admin-user | awk '{print $1}')

    1

    输出信息如下所示:















    Name:         admin-user-token-v57nw
    Namespace:    kubernetes-dashboard
    Labels:       <none>
    Annotations:  kubernetes.io/service-account.name: admin-user
                  kubernetes.io/service-account.uid: 0303243c-4040-4a58-8a47-849ee9ba79c1

    Type:  kubernetes.io/service-account-token

    Data
    ====
    ca.crt:     1066 bytes
    namespace:  20 bytes
    token:      eyJhbGciOiJSUzI1NiIsImtpZCI6IiJ9.eyJpc3MiOiJrdWJlcm5ldGVzL3NlcnZpY2VhY2NvdW50Iiwia3ViZXJuZXRlcy5pby9zZXJ2aWNlYWNjb3VudC9uYW1lc3BhY2UiOiJrdWJlcm5ldGVzLWRhc2hib2FyZCIsImt1YmVybmV0ZXMuaW8vc2VydmljZWFjY291bnQvc2VjcmV0Lm5hbWUiOiJhZG1pbi11c2VyLXRva2VuLXY1N253Iiwia3ViZXJuZXRlcy5pby9zZXJ2aWNlYWNjb3VudC9zZXJ2aWNlLWFjY291bnQubmFtZSI6ImFkbWluLXVzZXIiLCJrdWJlcm5ldGVzLmlvL3NlcnZpY2VhY2NvdW50L3NlcnZpY2UtYWNjb3VudC51aWQiOiIwMzAzMjQzYy00MDQwLTRhNTgtOGE0Ny04NDllZTliYTc5YzEiLCJzdWIiOiJzeXN0ZW06c2VydmljZWFjY291bnQ6a3ViZXJuZXRlcy1kYXNoYm9hcmQ6YWRtaW4tdXNlciJ9.Z2JrQlitASVwWbc-s6deLRFVk5DWD3P_vjUFXsqVSY10pbjFLG4njoZwh8p3tLxnX_VBsr7_6bwxhWSYChp9hwxznemD5x5HLtjb16kI9Z7yFWLtohzkTwuFbqmQaMoget_nYcQBUC5fDmBHRfFvNKePh_vSSb2h_aYXa8GV5AcfPQpY7r461itme1EXHQJqv-SN-zUnguDguCTjD80pFZ_CmnSE1z9QdMHPB8hoB4V68gtswR1VLa6mSYdgPwCHauuOobojALSaMc3RH7MmFUumAgguhqAkX3Omqd3rJbYOMRuMjhANqd08piDC3aIabINX6gP5-Tuuw2svnV6NYQ

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
  • 执行 kubectl proxy 命令

    您必须能够在自己的笔记本(工作电脑)上运行 kubectl 并访问您的集群。可参考文档 安装Kubectl

    访问路径: http://localhost:8001/api/v1/namespaces/kubernetes-dashboard/services/https:kubernetes-dashboard:/proxy/

    我曾经尝试过将 kubernetes-dashboard 的访问当时修改为 nodePort 的访问,但是一直未能成功,如果有朋友解决了此问题,请告知我一下。

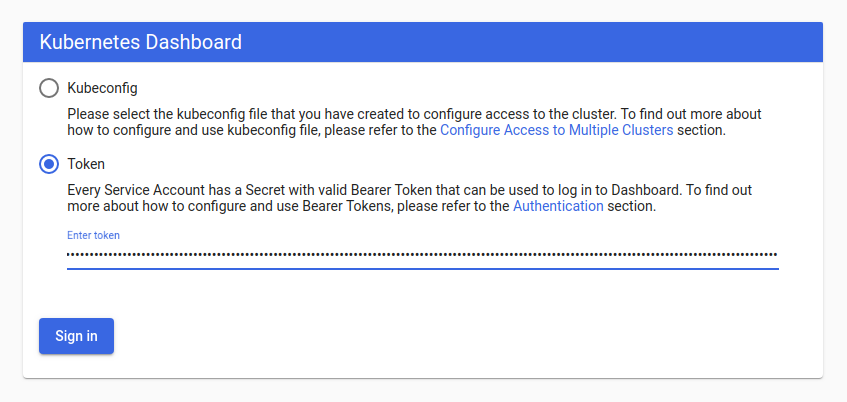

  • 将上一个步骤中获得的 Token 输入到登录界面中,点击 Sign in 按钮,完成登录

    Kubernetes教程_安装KubernetesDashboard

  • 登录成功后,界面如下图所示:

    Kubernetes教程_登录KubernetesDashboard

🎉 🎉 🎉 Have Fun!
