# 自定义Kuboard名称空间布局

# 名称空间布局

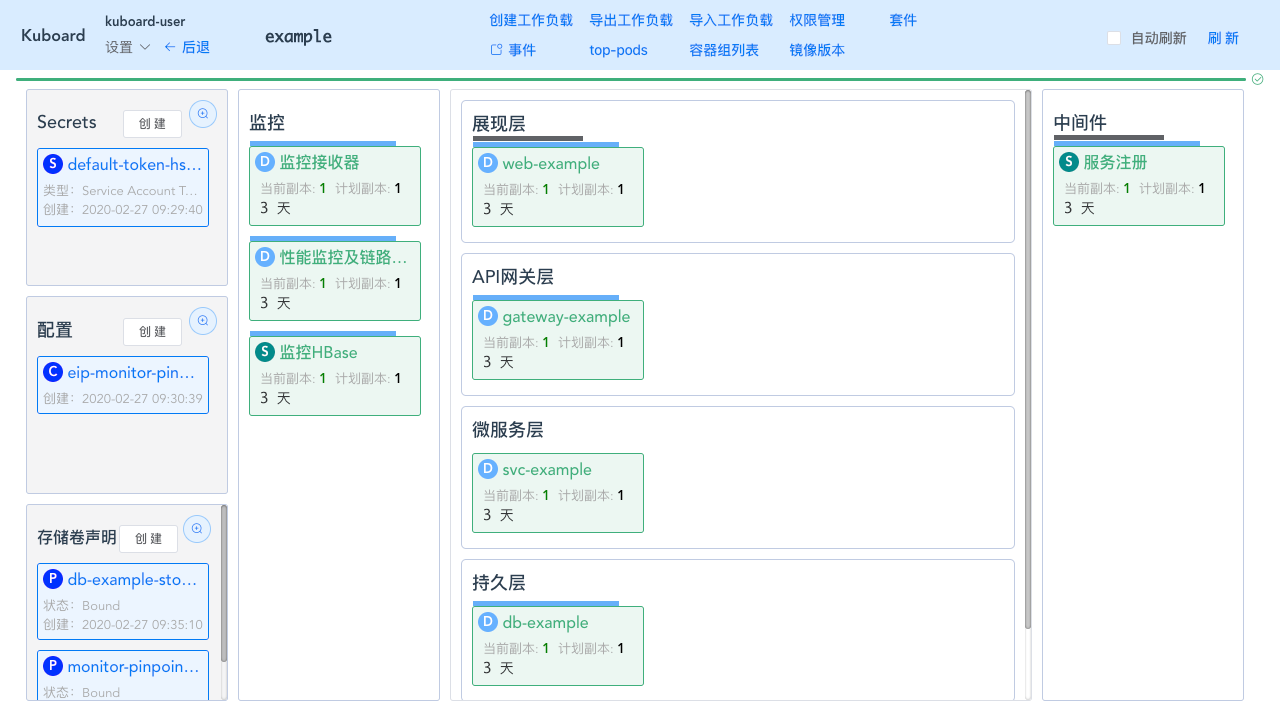

Kuboard 名称空间界面中,以微服务分层架构的形式对工作负载进行分类展示,默认布局模式如下图所示:

Kuboard名称空间布局

# 自定义布局

自 Kuboard v1.0.7-beta.5 开始,允许用户自定义名称空间的布局。本章节描述了如何配置自定义布局的参数。

  • 在 Kuboard 界面中,导航到 kube-system 名称空间;

  • 创建 ConfigMap

    点击名称空间左侧 配置 标题后面的 创建 按钮,可以创建 ConfigMap。

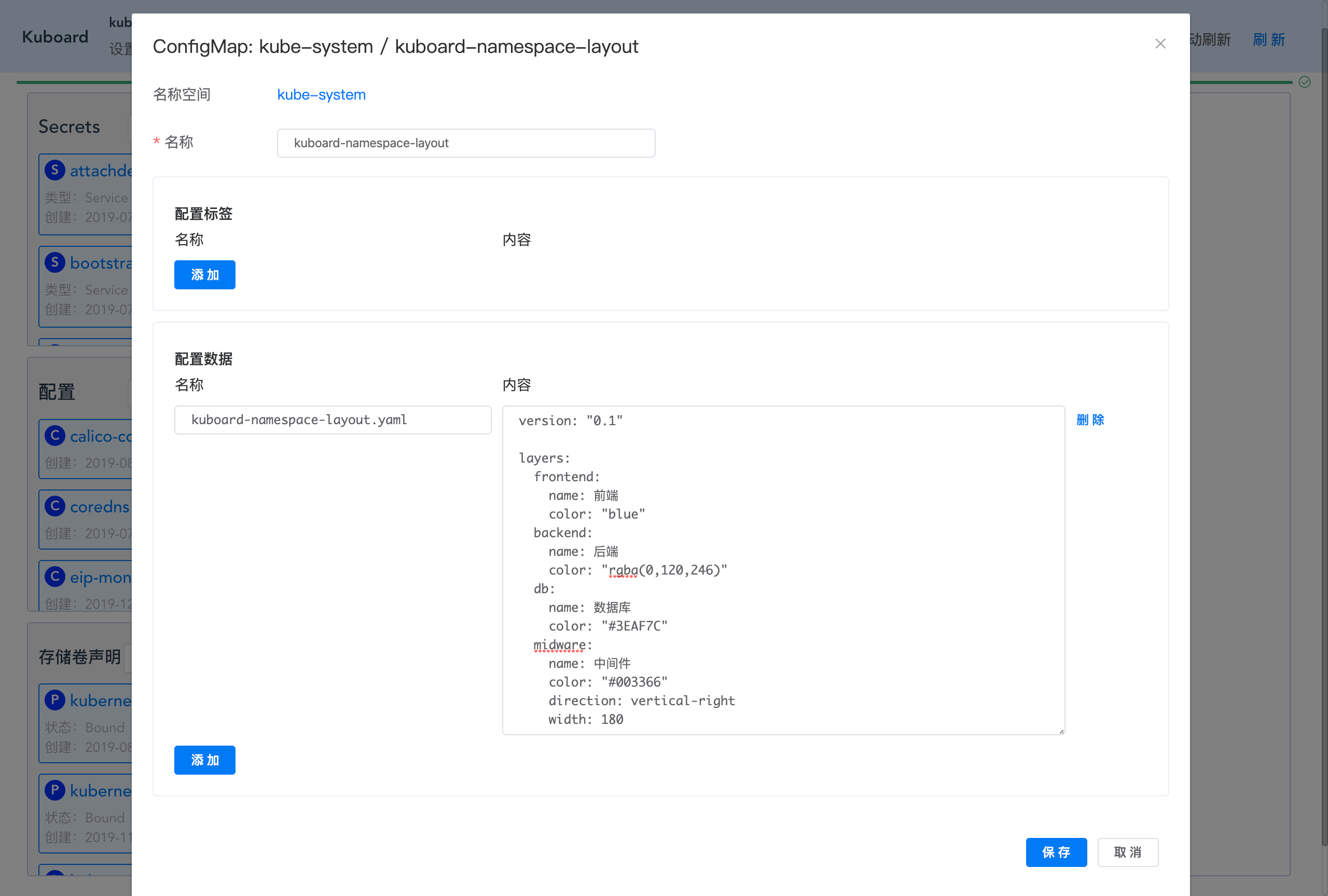

    在名称空间 kube-system 中创建一个名为 kuboard-namespace-layout 的 ConfigMap,并在其中添加一个 Key 为 kuboard-namespace-layout.yaml ,Value 为如下 yaml 内容的配置数据条目,如图所示:

    Kuboard名称空间布局

    yaml 文件内容为:

    version: "0.1"

    layers:
      frontend:
        name: 前端
        color: "blue"
      backend:
        name: 后端
        color: "rgba(0,120,246)"
      db:
        name: 数据库
        color: "#3EAF7C"
      midware:
        name: 中间件
        color: "#003366"
        direction: vertical-right
        width: 180

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17

    yaml 文件中,各字段的描述如下:

    Layer ID

    layers 下每一个字段代表一个分层的 id。例如,此配置文件中定义了 4 个分层:frontendbackenddbmidware。对于每个分层,可以配置的参数见下表:

    字段名 字段类型 必填 字段描述
    name String 分层的名称,显示在界面上
    color String 分层中工作负载对象的主题色,可以使用 rgba 编码、颜色名称颜色编码等 html 支持的形式;
    direction String 如果不填写,则该分层按 yaml 中出现的顺序自上而下显示在中间。如果填写,必须从下面两个取值当中选择:
    • vertical-right:垂直显示在右侧
    • vertical-left: 垂直显示在左侧
    width Number 条件 如果填写了 direction 字段,则此字段为必填;
    该字段标识了垂直显示时,该区块的宽度,单位为像素 px
  • 挂载 ConfigMap 到 Kuboard 容器

    • kube-system 名称空间中,导航到 kuboard 工作负载页面;

    • kuboard 工作负载页面,点击 编辑 按钮,进入工作负载编辑页面;

    • 在工作负载编辑页面,增加数据卷

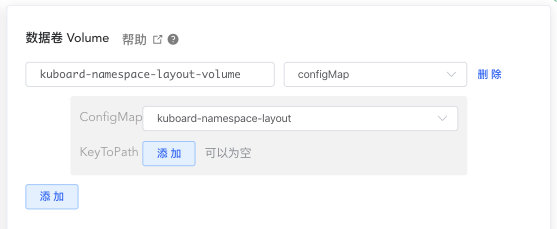

      kuboard 增加一个数据卷,字段描述及截图如下:

      字段名称 字段取值 字段描述
      数据卷名称 kuboard-namespace-layout-volume 数据卷名称,在该工作负载内可用
      数据卷类型 configMap 选择 configMap 类型的数据卷
      ConfigMap名称 kuboard-namespace-layout 选择前一个步骤中创建的 kuboard-namespace-layout 这个 ConfigMap

      Kuboard名称空间布局

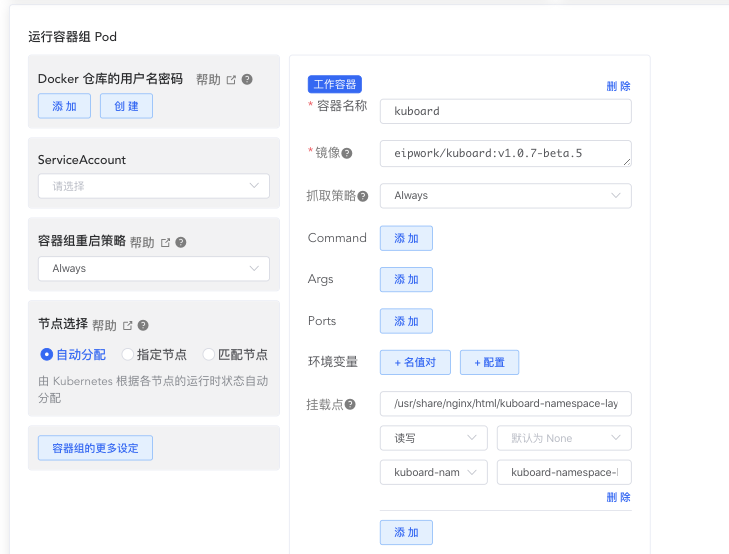

    • 在工作负载编辑页面,挂载配置文件到 kuboard 容器

      仍然在工作负载编辑页面,将 ConfigMap 中的配置内容挂载到 kuboard 容器,字段描述及截图如下:

      字段名称 字段取值 字段描述
      镜像 eipwork/kuboard:v1.0.7-beta.5 Kuboard 版本不能低于 v1.0.7-beta.5
      挂载点:容器内路径 /usr/share/nginx/html/kuboard-namespace-layout.yaml 替换容器中该路径中的配置文件
      挂载点:数据卷名称 kuboard-namespace-layout-volume 选择前一个步骤中添加的数据卷
      挂载点:数据卷内子路径 kuboard-namespace-layout.yaml 此字段取值为 configMap 中,对应配置条目的名称

      上述配置可以将 configMap 中 kuboard-namspace-layout.yaml 的内容映射为容器内路径为 /usr/share/nginx/html/kuboard-namespace-layout.yaml 的一个文件

      Kuboard名称空间布局

    • 保存对 kuboard 工作负载的修改

  • 刷新 Kuboard 界面

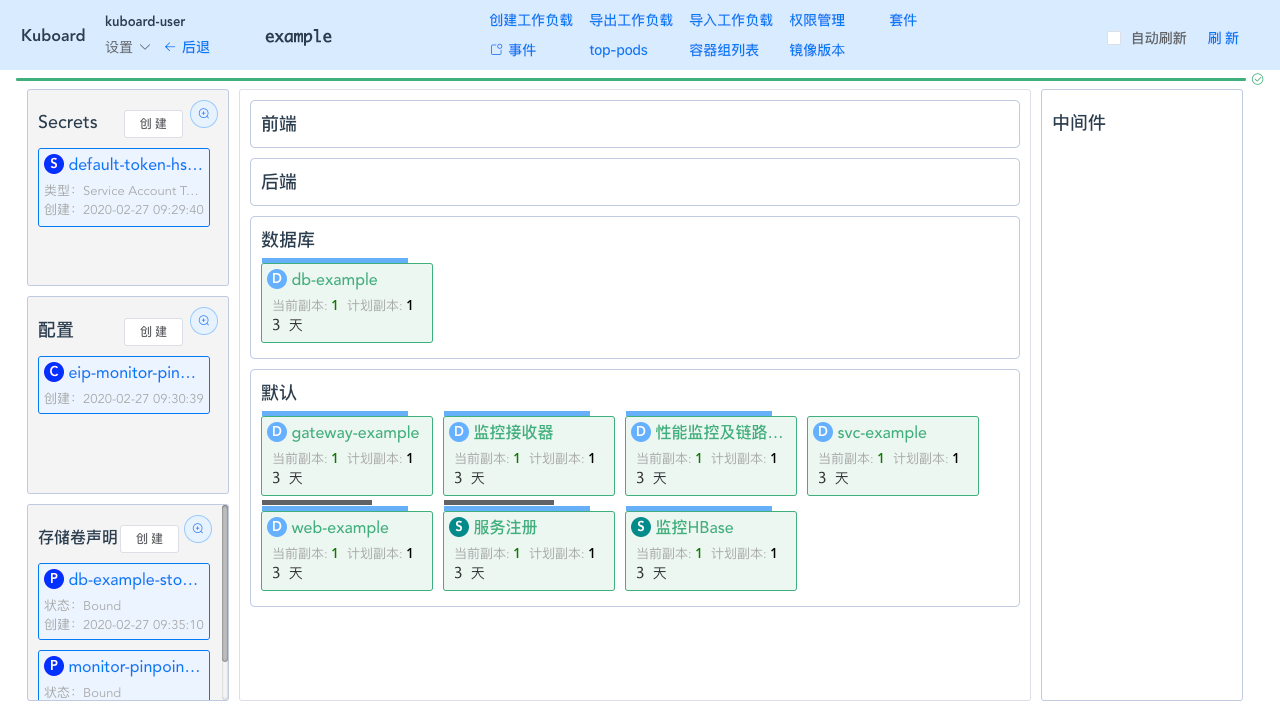

    刷新 Kuboard 界面后,可以看到,名称空间的布局被调整为如下形式:

    • 省略了左侧的 监控层
    • 中间三层被调整为 前端后端数据库
    • 右侧名称仍然为 中间件 ,但是标识已经从 cloud 调整为 midware,所以原本在此处的 服务注册 工作负载现在显示在 默认 分层中。

    Kuboard名称空间布局

# 调整工作负载所在分层

如果您在使用 Kuboard 之前,就已经创建了许多的工作负载,然后您安装了 Kuboard,此时,所有的工作负载都是显示在 默认 这个分层的。

Kuboard 通过工作负载(Deployment / StatefulSet / DaemonSet 等)的 k8s.eip.work/layer 这个标签来识别工作负载应该显示在哪个分层。

如果您想要将工作负载调整到对应的分层,可以按照如下步骤操作:

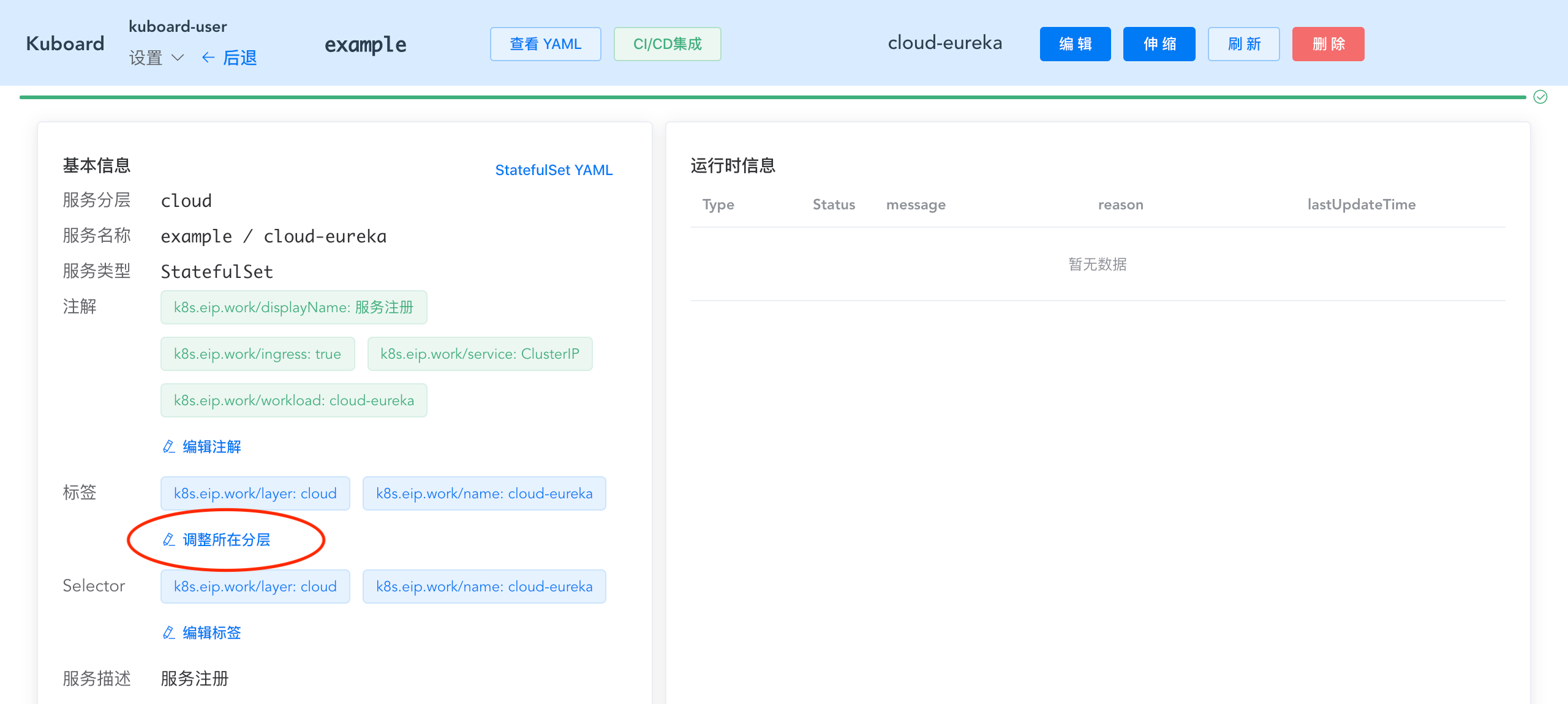

  • 进入工作负载查看页面,如下图所示:

    Kuboard名称空间布局

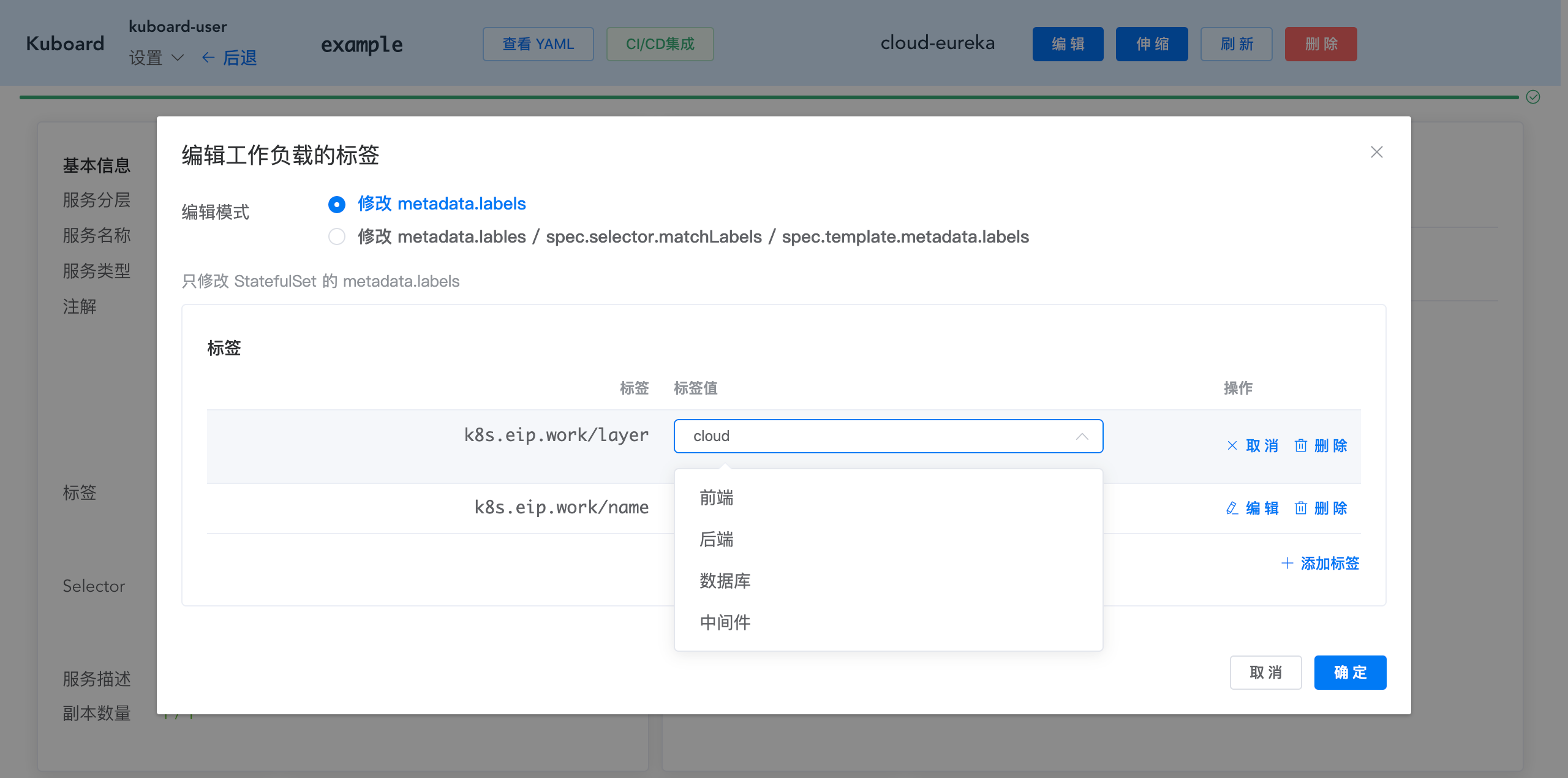

  • 点击上图中 调整所在分层 按钮,将打开编辑标签的界面:

    编辑 k8s.eip.work/layer ,并选择您想要的分层后,点击 确定 按钮。

    Kuboard名称空间布局

  • 该工作负载将显示到您所期望的分层当中。
