# 在K8S上部署back-center

本文假设您已经完成了 在Kubernetes 上部署 Spring Cloud - OCP 系列教程的前面部分,并已经完成了 eureka-server、user-center-mysql、log-center-mysql、redis、auth-server、user-center 在 K8S 上的部署。

# 理解back-center

back-server 是一个前端项目,OCP中,将其运行在一个 SpringBoot 中。

该项目中,与服务端连接的参数,请参考 web-portal/back-center/src/main/view/static/module/config.js 中的如下代码片段,OCP需要在前端项目中引用:

  • base_server 即 api-gateway 的 URL 地址,http://api-gateway.ocp.demo.kuboard.cn/
  • eureka_server 即 eureka-server 的 URL 地址 http://cloud-eureka.ocp.demo.kuboard.cn/ (经确认,实际并没用到,我们在此处仍然修改该取值)

# 依赖项

back-center 的部署依赖有:

  • api-gateway

上述依赖在教程的前面部分都已经完成部署。

# 确定部署方案

back-center 为无状态服务,使用 Deployment 部署。

前端项目中需要替换的两个参数都是 js 代码中的内容,执行点是客户端浏览器,因此,不能够通过环境变量注入该参数。由于我们只需要 web-portal/back-center/src/main/view/static 目录下的静态内容,且 js 中的变量不能像 java 一样,通过环境变量覆盖,此时,我们使用 nginx 部署该项目显得更为合理一些。

因此,我们为其构建一个 nginx 的 docker 镜像。

# 构建docker镜像

  • 在 master 节点上执行本章节 “构建docker镜像” 的内容

  • 创建文件 /root/open-capacity-platform/web-portal/back-center/entry-point.sh,内容如下所示:

    该文件在启动 nginx 前,从环境变量获得参数,并以此为依据,使用 sed 命令修改 config.js 中对应字段的取值,以便我们能够获得一个可以适应测试环境、生产环境部署的 docker 镜像。

    #!/bin/sh
    echo "GATEWAY_API_URL  为 ${GATEWAY_API_URL}"
    echo "CLOUD_EUREKA_URL 为 ${CLOUD_EUREKA_URL}"
    sed -i "s#base_server.*#base_server: '${GATEWAY_API_URL}',#g" /usr/share/nginx/html/module/config.js
    sed -i "s#eureka_server.*#eureka_server: '${CLOUD_EUREKA_URL}',#g" /usr/share/nginx/html/module/config.js
    echo "参数修改完毕,如下所示:"
    cat /usr/share/nginx/html/module/config.js
    echo ""
    echo "启动 nginx"
    nginx -g "daemon off;"

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
  • 创建文件 /root/open-capacity-platform/web-portal/back-center/dockerfile,内容如下所示:

    FROM nginx:1.17.1
    LABEL maintainer="kuboard.cn"

    ADD ./entry-point.sh /entry-point.sh
    RUN chmod +x /entry-point.sh && rm -rf /usr/share/nginx/html

    # 创建环境变量的默认内容,防止 sed 脚本出错
    ENV GATEWAY_API_URL http://gateway_api_url_not_set/
    ENV CLOUD_EUREKA_URL http://cloud_eureka_url_not_set/
    ADD ./src/main/view/static /usr/share/nginx/html

    EXPOSE 80
    CMD ["/entry-point.sh"]

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
  • 构建 docker 镜像并推送

    # 切换到 back-center 目录
    cd /root/open-capacity-platform/web-portal/back-center
    # 使用你自己的 docker 用户名登录
    docker login
    # 构建镜像
    docker build -t ocpsample/back-center:latest .
    # 推送镜像
    docker push ocpsample/back-center:latest

    1
    2
    3
    4
    5
    6
    7
    8

# 部署back-center

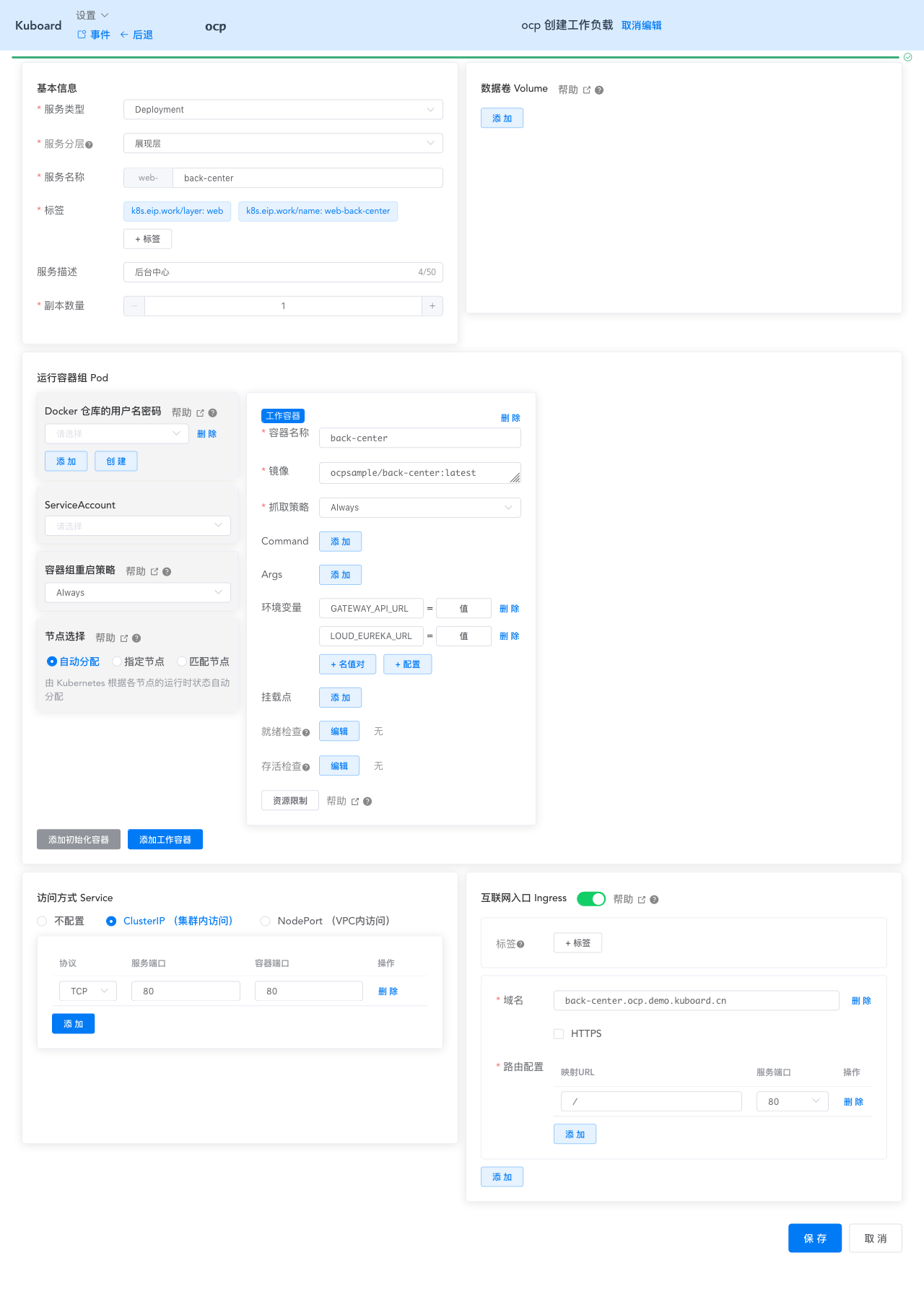

  • 在 Kuboard 界面进入 ocp 名称空间,点击 创建工作负载 按钮,并填写表单,如下图所示:

    字段名称 填写内容 备注
    服务类型
    Deployment
    服务分层 展现层
    服务名称 back-center
    服务描述 后台中心
    副本数 1
    容器名称 back-center
    镜像 ocpsample/back-center:latest
    抓取策略 Always
    环境变量
    GATEWAY_API_URL=http://api-gateway.ocp.demo.kuboard.cn/
    CLOUD_EUREKA_URL=http://cloud-eureka.ocp.demo.kuboard.cn/
    填入 kuboard 时
    环境变量名后面不带 =
    Service ClusterIP(集群内访问)
    协议TCP 服务端口80 容器端口 80
    Ingress 域名 back-center.ocp.demo.kuboard.cn/
    URL / 服务端口 80
    请使用您自己的Ingress域名

    域名

    • 该域名由 工作负载名.名称空间.集群名字.一级域名 组成,这种命名规则下,只需要将 *.demo.kuboard.cn 的域名解析指向集群 Ingress Controller 的地址就可以
    • 关于 Ingress,请参考 Ingress通过互联网访问您的应用

    Kubernetes教程_部署SpringCloud微服务_OCP_back-center

# 检查部署结果

  • 在浏览器访问 http://back-center.ocp.demo.kuboard.cn/

    此处请使用您自己的 url

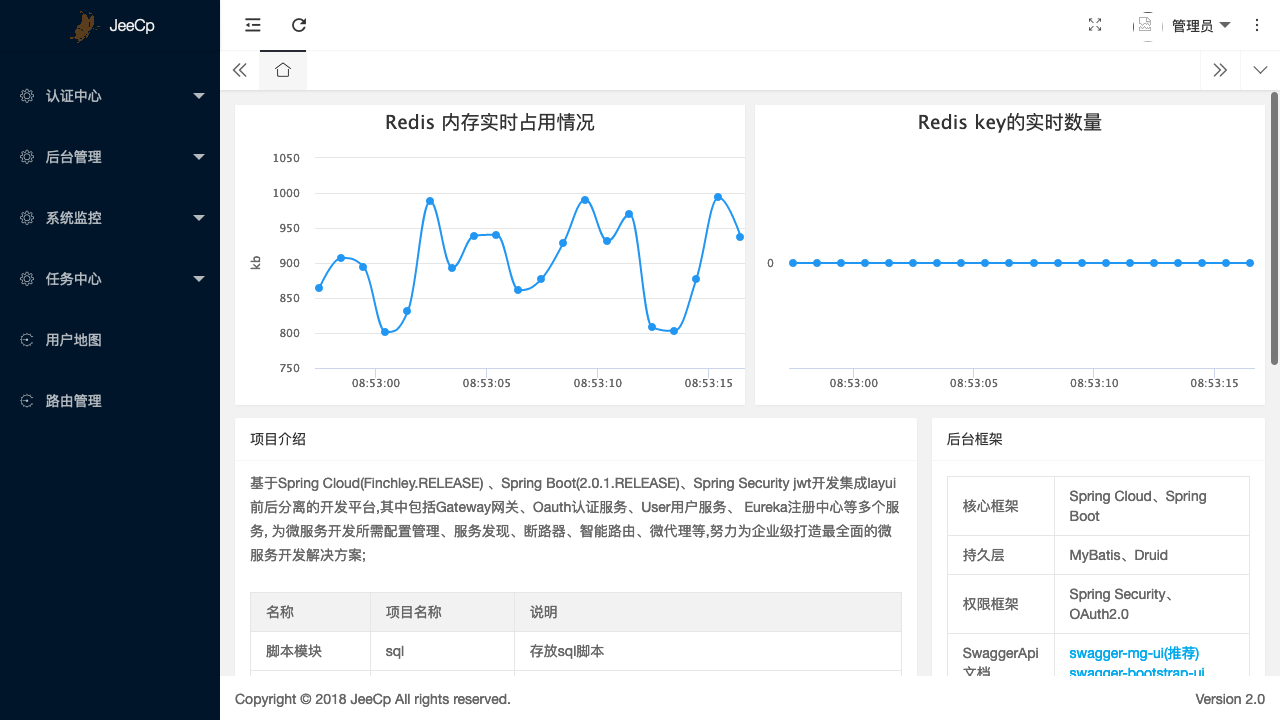

    使用默认用户名密码 admin/admin 登录系统,可查看到登录后的结果如下所示:

    Kubernetes教程_部署SpringCloud微服务_OCP_back-center_检查部署结果

  • 🎉 🎉 🎉 您已在 K8S 上完成了 back-center的部署
